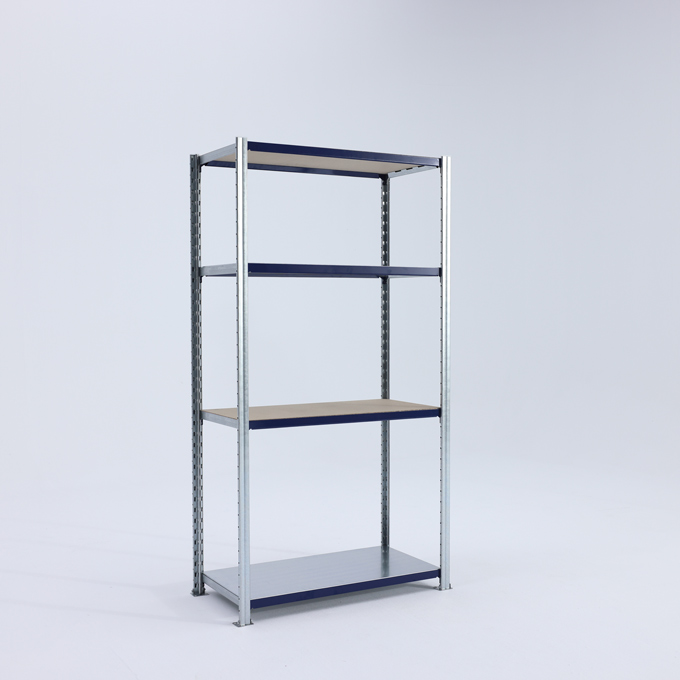

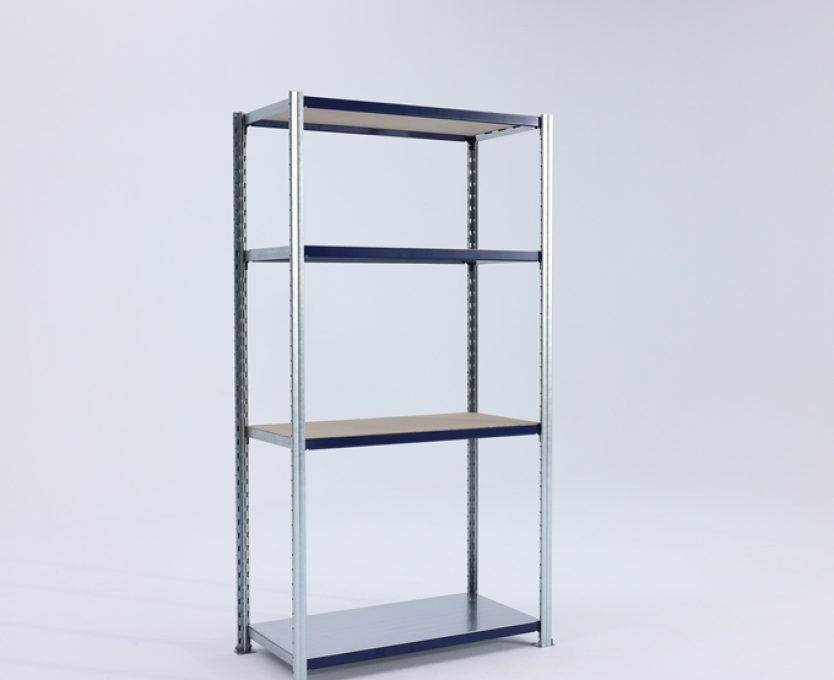

Easy Rack Evolucion Regal
Das Easy Rack Evolucion Regal von Kimer ist ein manuelles Ladesystem mit einem sehr attraktiven Design, das die neuesten technologischen Fortschritte integriert. Kimer hat ein System mit mehreren Profilabschnitten entwickelt, das die neueste Profiliertechnologie namens Clinch verwendet.

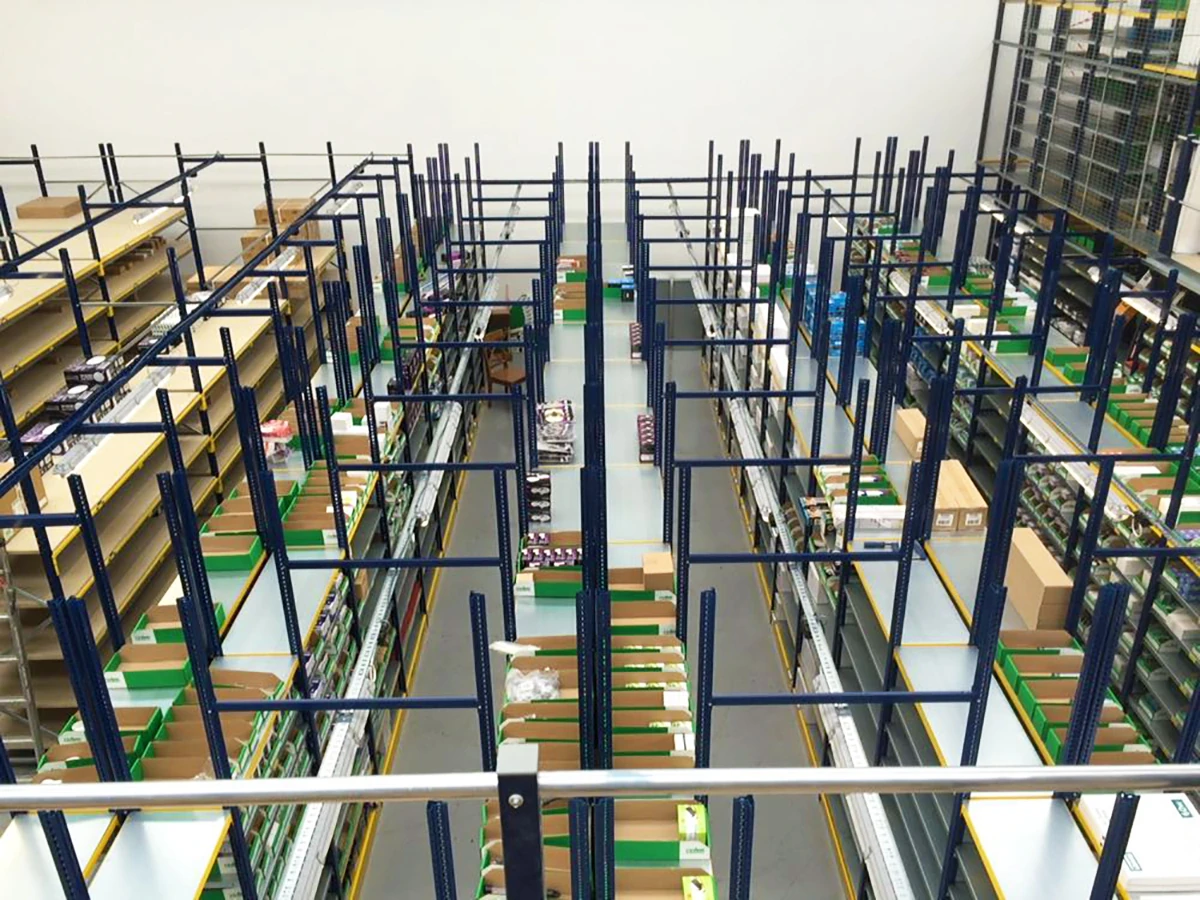

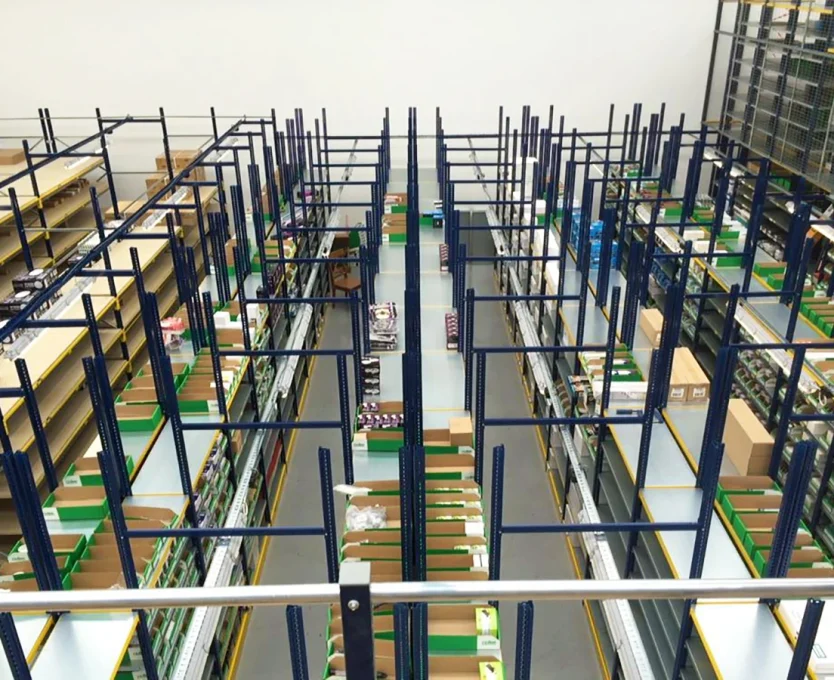

Dieses System ermöglicht es, das Profil vollständig zu schließen, ohne jegliche Schweißart zu verwenden. Obwohl es sich um ein manuelles Ladesystem handelt, kann die gesamte Hallenhöhe genutzt werden, indem man über Laufstege zwischen den Regalen auf die oberen Ebenen zugreift.
Das Easy Rack Evolution Regal ist mit einer antibakteriellen Biosafe-Lackierung versehen. Diese Farbe gibt während der Lebensdauer des Produkts Silberpartikel ab und verhindert so die Verbreitung der häufigsten Bakterien.
Vorteile
Entdecken Sie die Vorteile unseres Easy Rack Evolution Regals: Vielseitigkeit, einfache Montage und maximale Effizienz, um Ihre Produkte schnell zu organisieren.
- Hervorragende ästhetische Optik durch verdeckte Lochungen am Pfosten
- Schraubenlose Montage
- Einfaches Verstellen der Ebenen und Erweiterungsmöglichkeiten
- Große Auswahl an Ausführungen und Zubehör
- Schmalster Träger auf dem Markt bei hoher Lagerkapazität
- Verbinder mit doppelter Auflage sichern die Stabilität des Systems
- Sehr wettbewerbsfähiger Preis und geringe Wartungskosten
- Produkt getestet von der Polytechnischen Universität Valencia.
Praktische Anwendungen

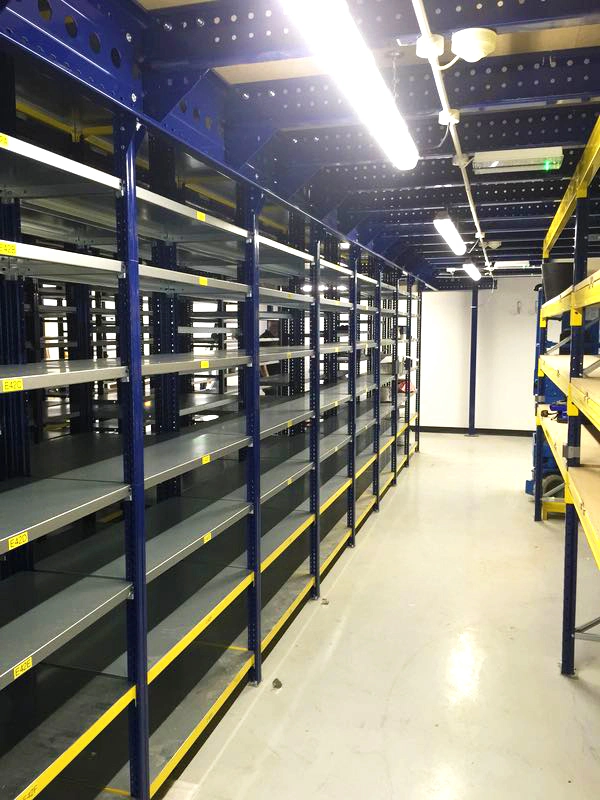

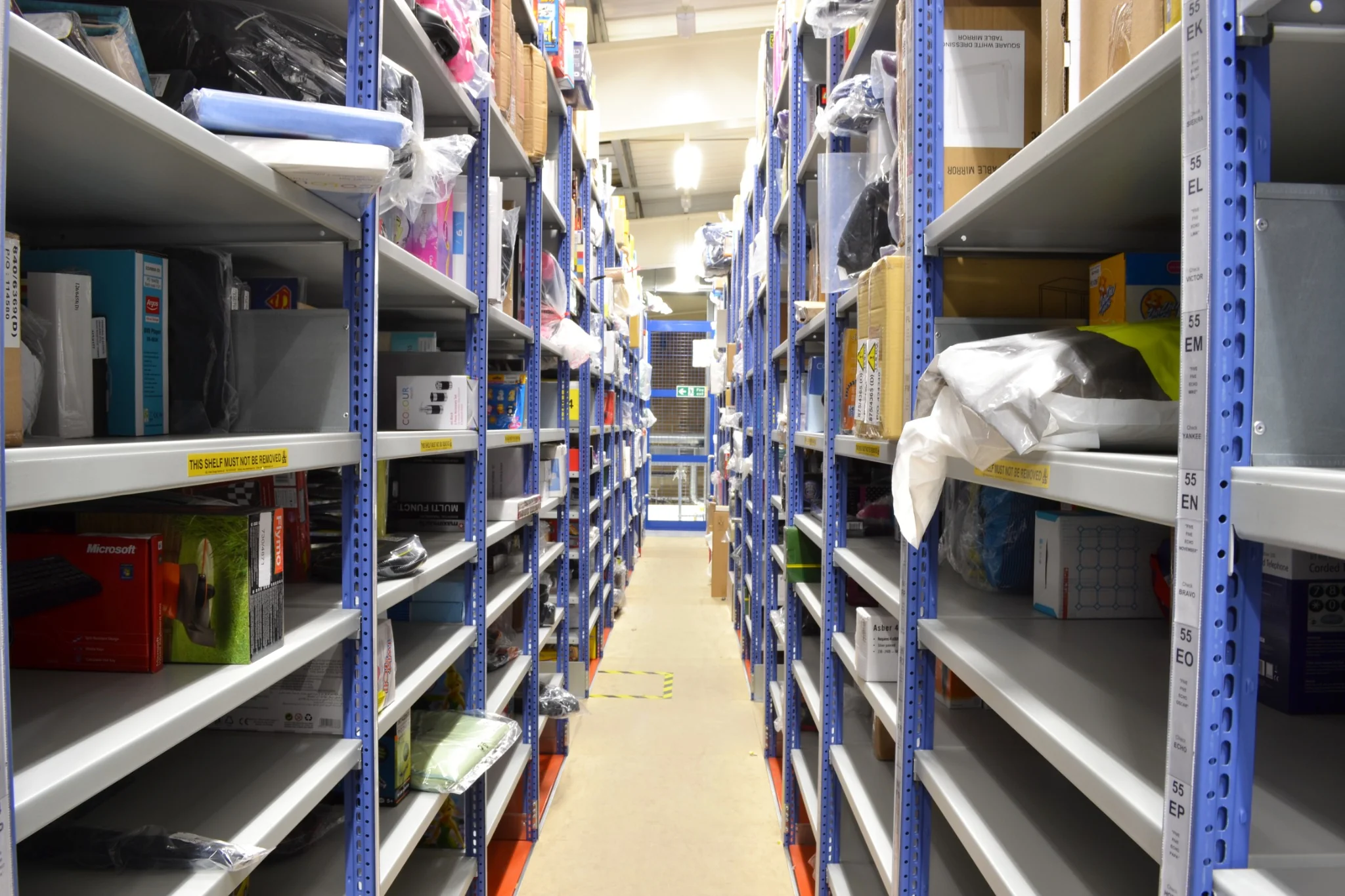

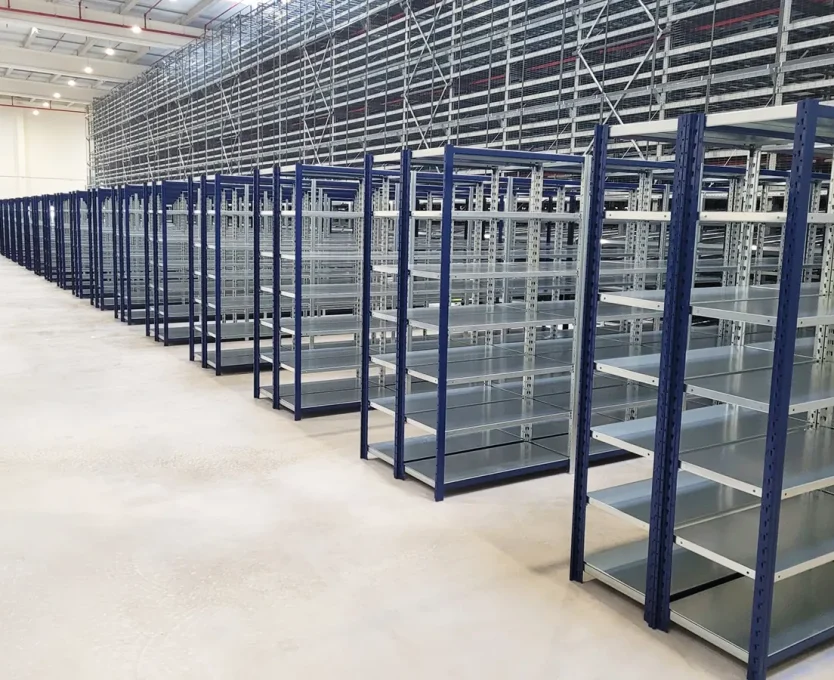

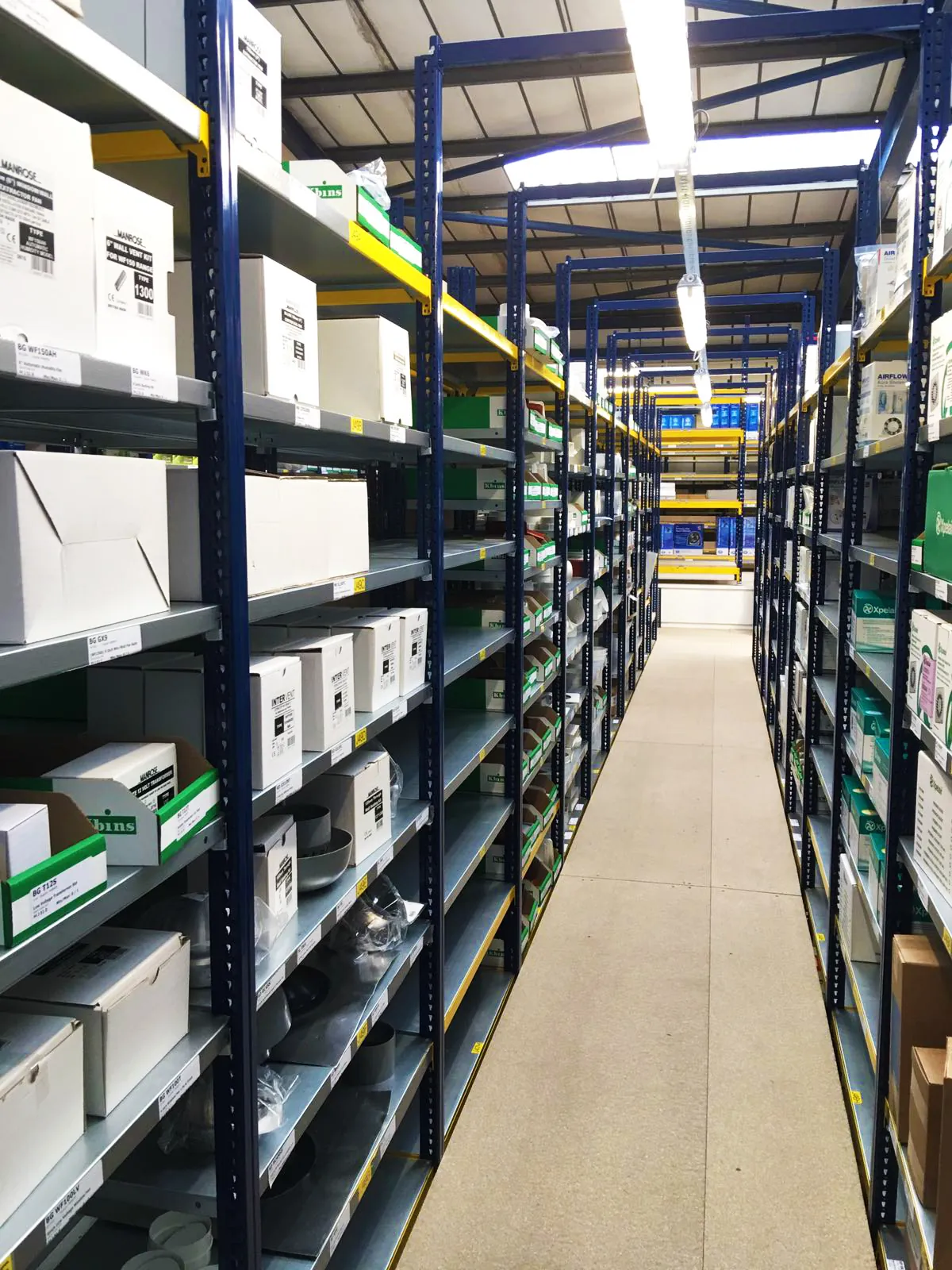

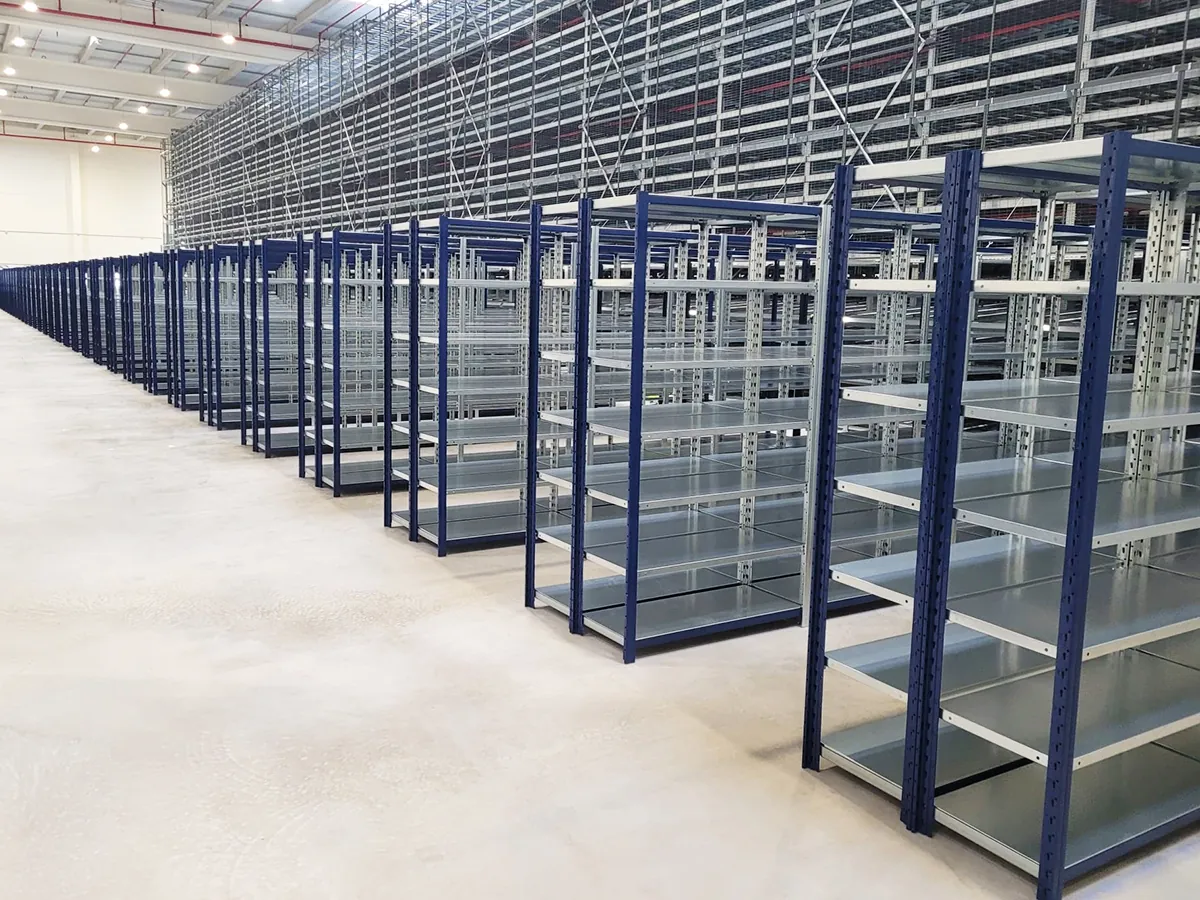

- Ideales Produkt für professionelle Lager zur Lagerung von leichten und mittleren Lasten von 50 kg bis 350 kg
- Arbeitsbereiche, die industrielle Lagersysteme benötigen
- Verkaufsstellen, an denen die Lagerung der Produkte sichtbar ist

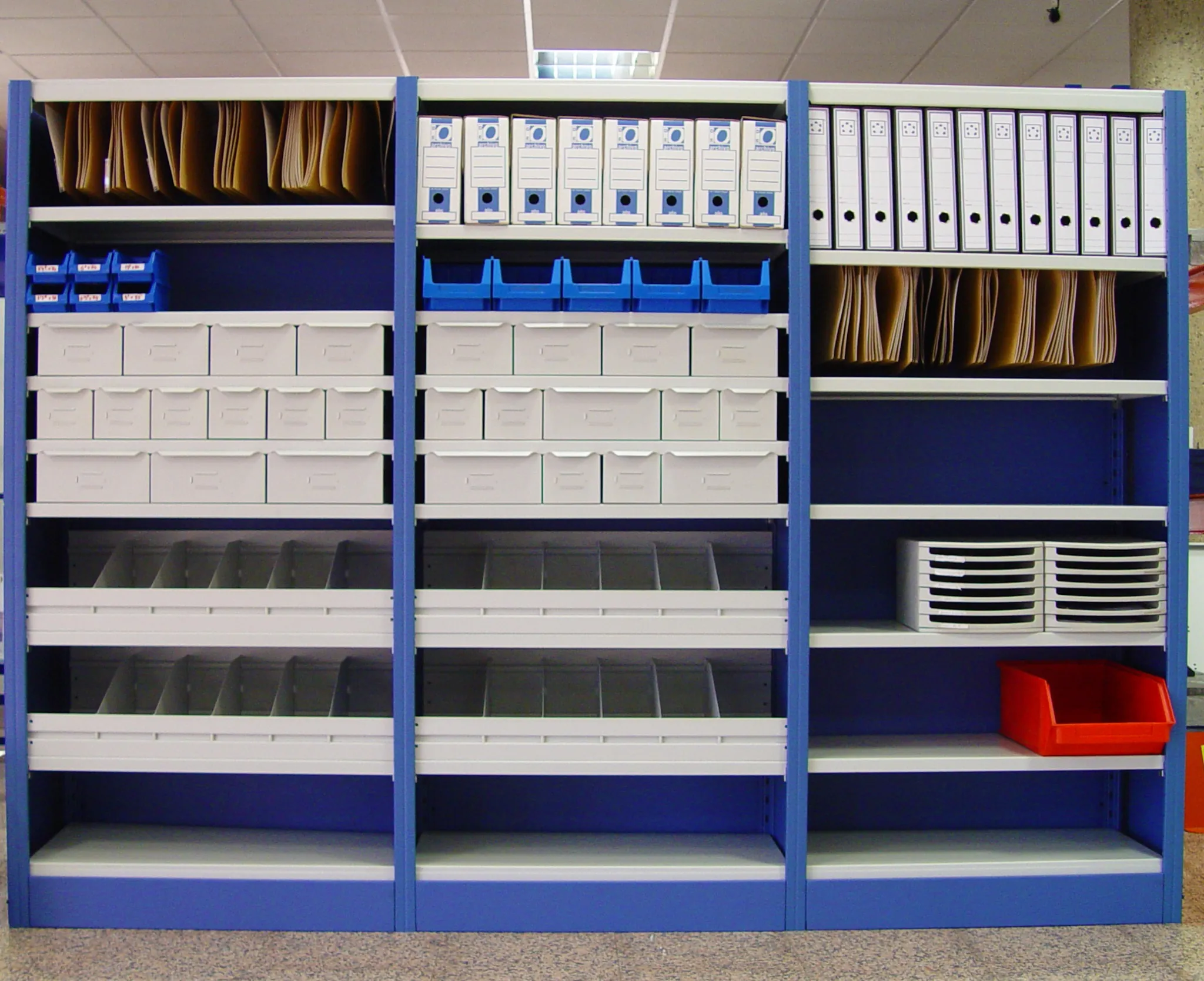

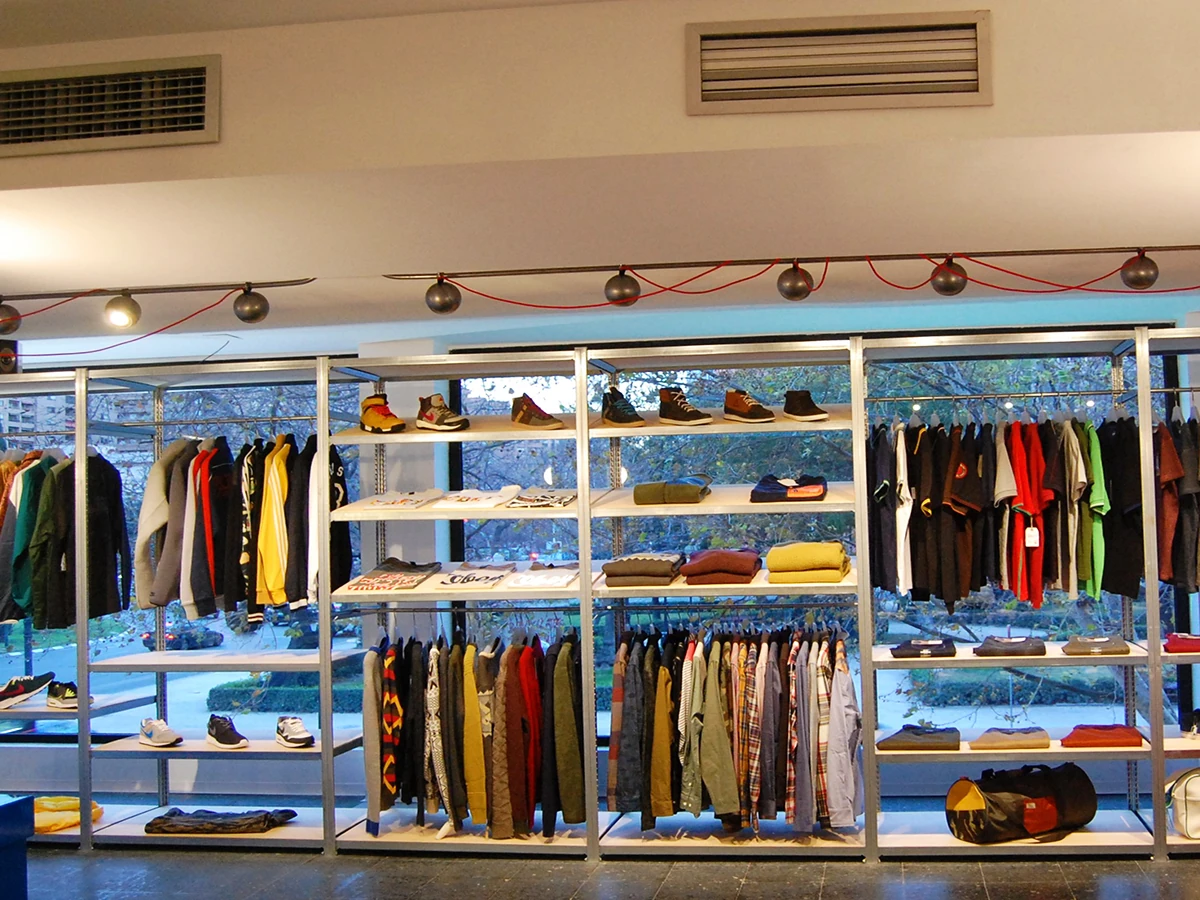

- Nützlich als Handels- oder Ausstellungsregal dank der Vielzahl verfügbarer Zubehörteile
- Option mit erhöhten Gängen verfügbar, um die verfügbare Höhe optimal zu nutzen
Warum Kimer wählen?
01. STÄNDER
- Die Perforationen sind verdeckt.
- Vier Stützenmodelle.
- Bis zu 3.200 kg Tragkraft pro Modul.
- Vollständig geschlossene Stütze ohne Schweißnähte.
02. BÖDEN
Kimer-Regale haben drei Längsfalten und zwei Querfalten.
03. ZUBEHÖR
Von Schubladen, Trennwänden, Seitenteilen, Böden aus Metall … Alles, was Sie sich vorstellen können, ist möglich.
04. OBERFLÄCHEN
3 verschiedene, kompatible Oberflächen, mit Schwerpunkt auf Kimer BioSafe Paint: antibakterielle Farbe.
05. LEICHTER ZUGANG
Es ist keine Verstrebung erforderlich und somit von beiden Seiten zugänglich.
06. EINFACHE MONTAGE
Sehr stabiles Regal, das ohne Schrauben aufgebaut werden kann.
Systemkomponenten
01. Ständer
02. Fußplatte
03. Träger
04. Boden
05. Stütze
06. Verstärkung
07. Sockelleiste
08. Rückwand
09. Seitenwände
10. Schubladen
11. Halterung
12. Unterteilungen
Stützen
T-förmige Ständer mit mehrfachen Biegungen für erhöhte Festigkeit. Es handelt sich um vollständig geschlossene Profile für bessere Stabilität.
Die Lochreihe ermöglicht eine Verbindung der Träger im Abstand von 25 mm oder 50 mm – je nach Modell.
Vorderseite der Ständer ist glatt ohne sichtbare Löcher.
Vier T-Ständermodelle für Easy Rack:
- TS: Geschlossenes T-Profil mit 50 mm Raster
- TS: Offenes T-Profil mit 50 mm Raster
- TM: Halbgeschlossenes T-Profil mit 25 mm Raster
- TG: Geschlossenes T-Profil mit 50 mm Raster
Träger
Im Easy Rack System haben Träger eine doppelte Funktion:
- Sie versteifen die Struktur, sodass Schrauben oder Diagonalverstrebungen nicht erforderlich sind.
- Sie tragen sowohl Metallböden als auch Spanplattenebenen.
VT-QUERTRÄGER
Querträger werden zwischen zwei Easy Rack Ständern montiert und bestimmen die Tiefe des Regals. Pro Regalfeld müssen mindestens 4 Querträger installiert werden (zwei oben, zwei unten). Bei höheren Regalen können weitere Träger notwendig sein, um die Struktur ausreichend zu versteifen.
Neben der Stabilisierung dienen VT-Träger auch als Auflage für Böden oder Platten.
Wenn eine höhere Tragfähigkeit erforderlich ist, werden bei ECS- oder ECM-Böden diese Träger zur Platzierung von Verstärkungen benötigt.
Verfügbar mit Nut zur Anbringung von Verstrebungen.
Verfügbar mit zentraler Nut zur Aufnahme von zwei Regalböden im hinteren Bereich.
Easy Rack ständermodelle
Stützenfuss
Kimer bietet zwei Fußtypen an:
Kunststofffuß: Mit rutschfester Schicht zur Vermeidung von unbeabsichtigter Bewegung. Kann auch als Abschlusskappe verwendet werden.
Metallfuß: Ermöglicht die Verankerung des Regals für zusätzliche Stabilität und zur Vermeidung von Bewegung.
Stützen
Doppelstützverbinder sorgen für eine optimale Lastverteilung.
Längsträger
Diese Träger stabilisieren das Regal längsseitig und dienen zudem als Auflage für Kimer-Metallböden oder Spanplatten.
Mindestens 4 Stück sind erforderlich: je zwei oben und unten. Je nach Höhe und ob es sich um ein Start- oder Anbaumodul handelt, können zusätzliche Träger notwendig sein.
Sie erhöhen die Tragfähigkeit der ECM-Böden durch Verstärkung der Vorder- und Hinterkante und ermöglichen dadurch eine höhere Belastbarkeit.
Kimer bietet zwei Längsträgermodelle, beide mit nur 40 mm Höhe:
VLES : Abkantung für ECS- und ECM-Metallböden
VLTAM 16 : Profil mit Biegewinkel für Spanplatten von 16 oder 19 mm.
Oberflächenbehandlungen
Verzinkt
Kimer verwendet ausschließlich verzinkten Stahl der Güteklasse Z275 oder höher. Diese Qualität bietet einen höheren Zinkanteil und somit den besten Schutz gegen Oxidation unter normalen Innenraumbedingungen.
Biosafe-lackierung
Dieser Lack enthält ein antimikrobielles Mittel, das die Zellfunktion hemmt und zerstört, wodurch das Wachstum schädlicher Bakterien auf der behandelten Oberfläche verhindert wird. Die Grundlage bildet ein ungiftiger, umweltfreundlicher natürlicher Silberbestandteil, der über die gesamte Lebensdauer der Pulverbeschichtung aktiv bleibt. Die Wirkung erfolgt auf drei Arten:
- Hemmung der Zellatmung an der Zellwand
- Hemmung der Zellvermehrung
- Störung des Zellstoffwechsels
LACKIERTE AUSFÜHRUNG (RAL 5003)
VORVERZINKTE AUSFÜHRUNG
BIOSAFE STRUKTURLACKIERTE AUSFÜHRUNG
Blau RAL 5003: Ständer und VL-Träger
Vorverzinkt: Ständer, Träger und Böden
Strukturiertes Blau RAL 5023: Ständer und Träger
Vorverzinkt: Böden und VT-Träger
Strukturiertes Grau RAL 7035: Böden und Träger
Wirksam gegen mehr als 30 Bakterienarten, darunter Legionellen, E. coli, Salmonellen, Streptokokken, Listerien, Staphylokokken usw.
Der Lack hat eine strukturierte Oberfläche, die dem Produkt eine elegante Optik verleiht.
Biosafe-lackierung
Kimer verwendet ausschließlich hochwertigen, glänzenden Epoxylack. Mit modernster Maschinentechnik wird optimaler Korrosionsschutz bei gleichzeitig homogenem und ästhetischem Finish gewährleistet.
Regalböden

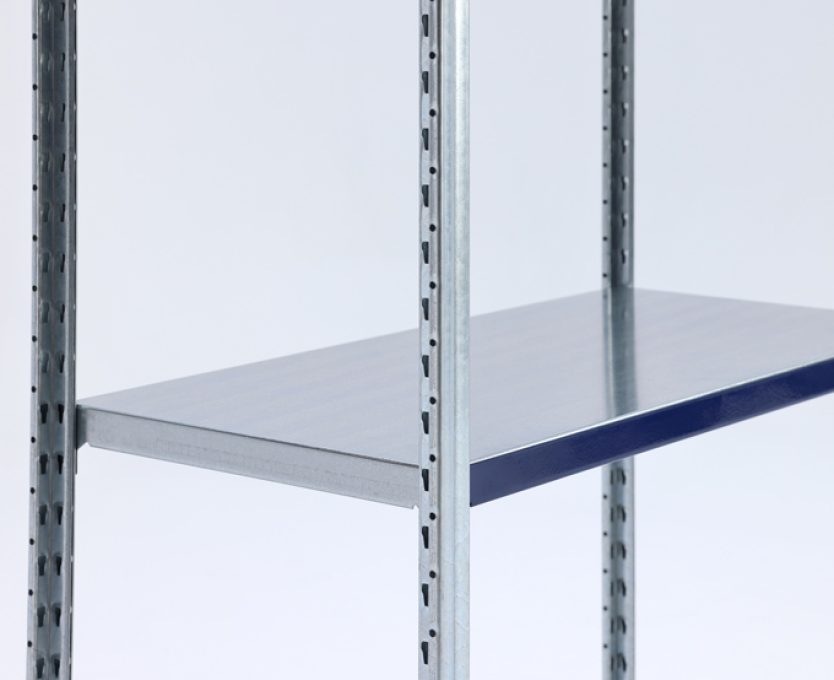

EC-BÖDEN

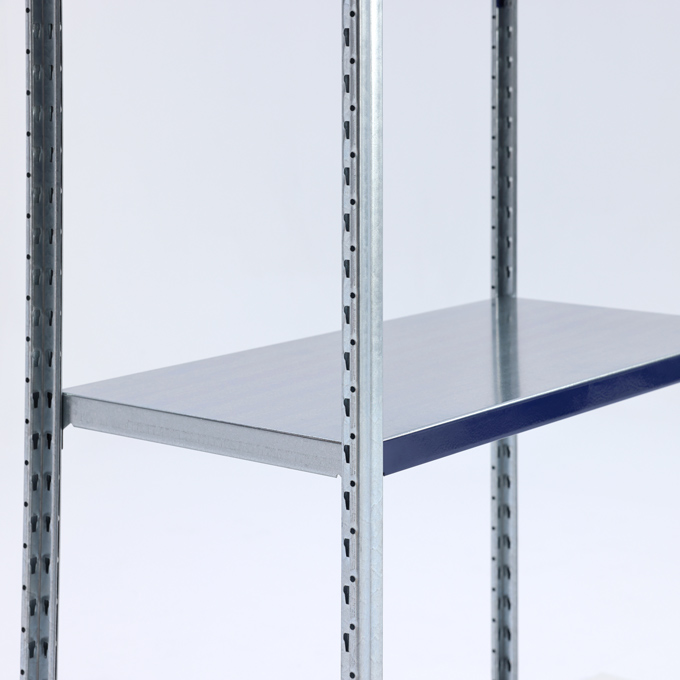

Kimer-Böden verfügen über 3 Längsfalzungen und 2 Querfalzungen
was ihnen eine ausgezeichnete strukturelle Festigkeit verleiht.
Es gibt drei Modelle von EC-Fachböden: ECS, ECM und ECM gelocht
Verstärkungen für böden
Verwendet zur Erhöhung der Tragkraft und zur Vermeidung von Durchbiegung in der Mitte.
Müssen mit VT-Trägern verwendet werden, die Verstärkungsnuten besitzen.

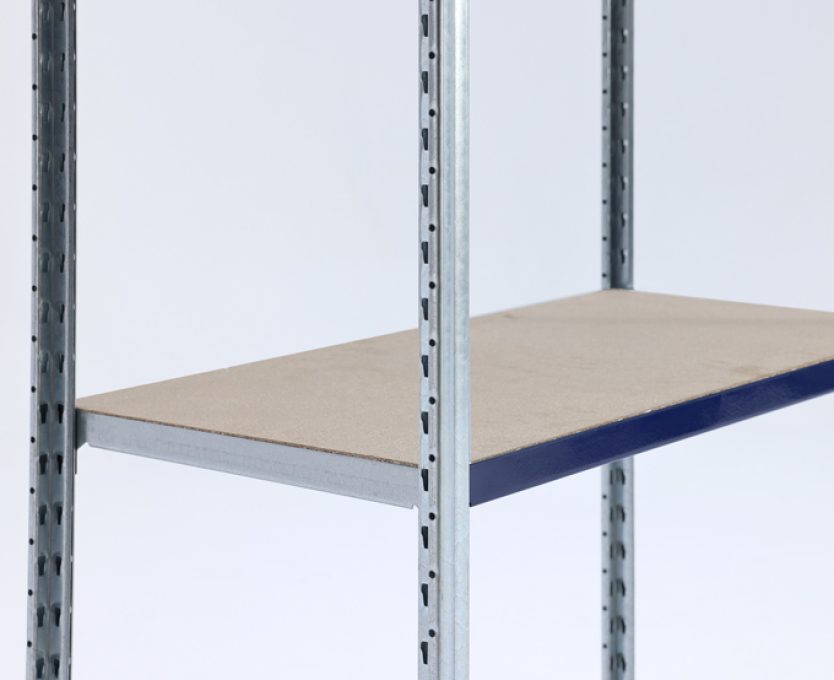

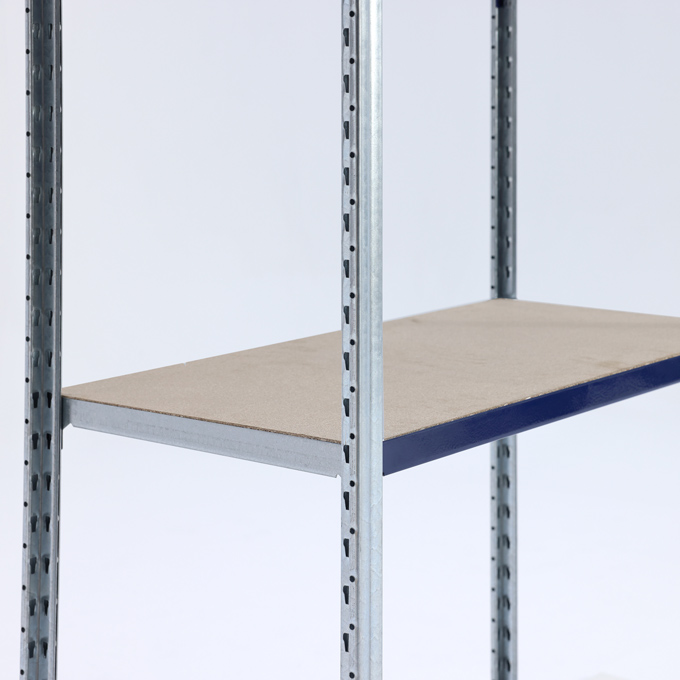

Spanplatten

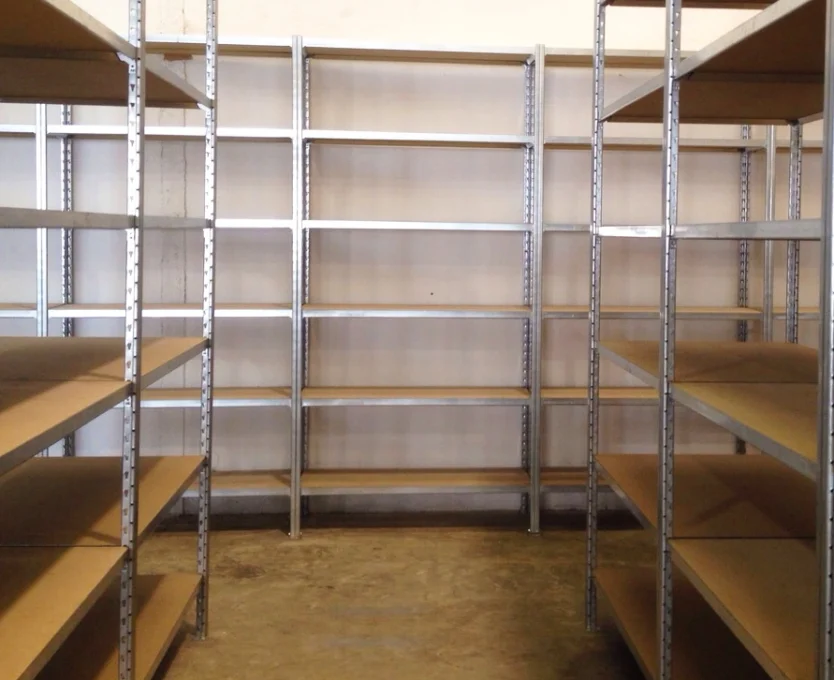

Böden können mit Spanplatten von 16 mm oder 19 mm Dicke kombiniert werden.
Erforderlich sind VLTAM-Träger zur Auflage.
Oberflächenbehandlungen
Zubehör
Seitenwände
EXTERNE: Können nur an den äußeren Enden von Regaleinheiten montiert werden. Kompatibel mit allen Easy Rack Evolución-Ständermodellen.
INTERIOR: Nur kompatibel mit TS- und TM-Ständern des Easy Rack Evolución-Systems.

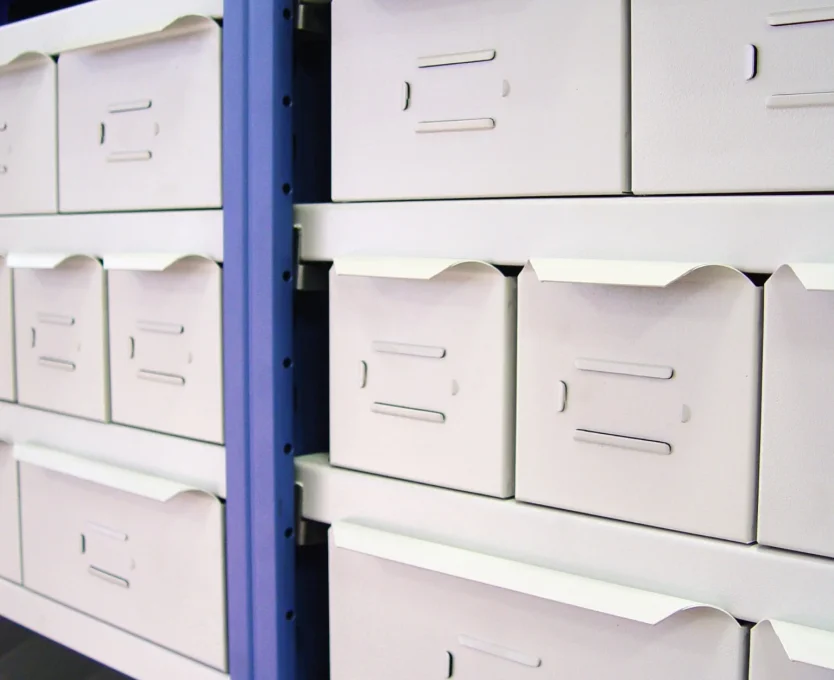

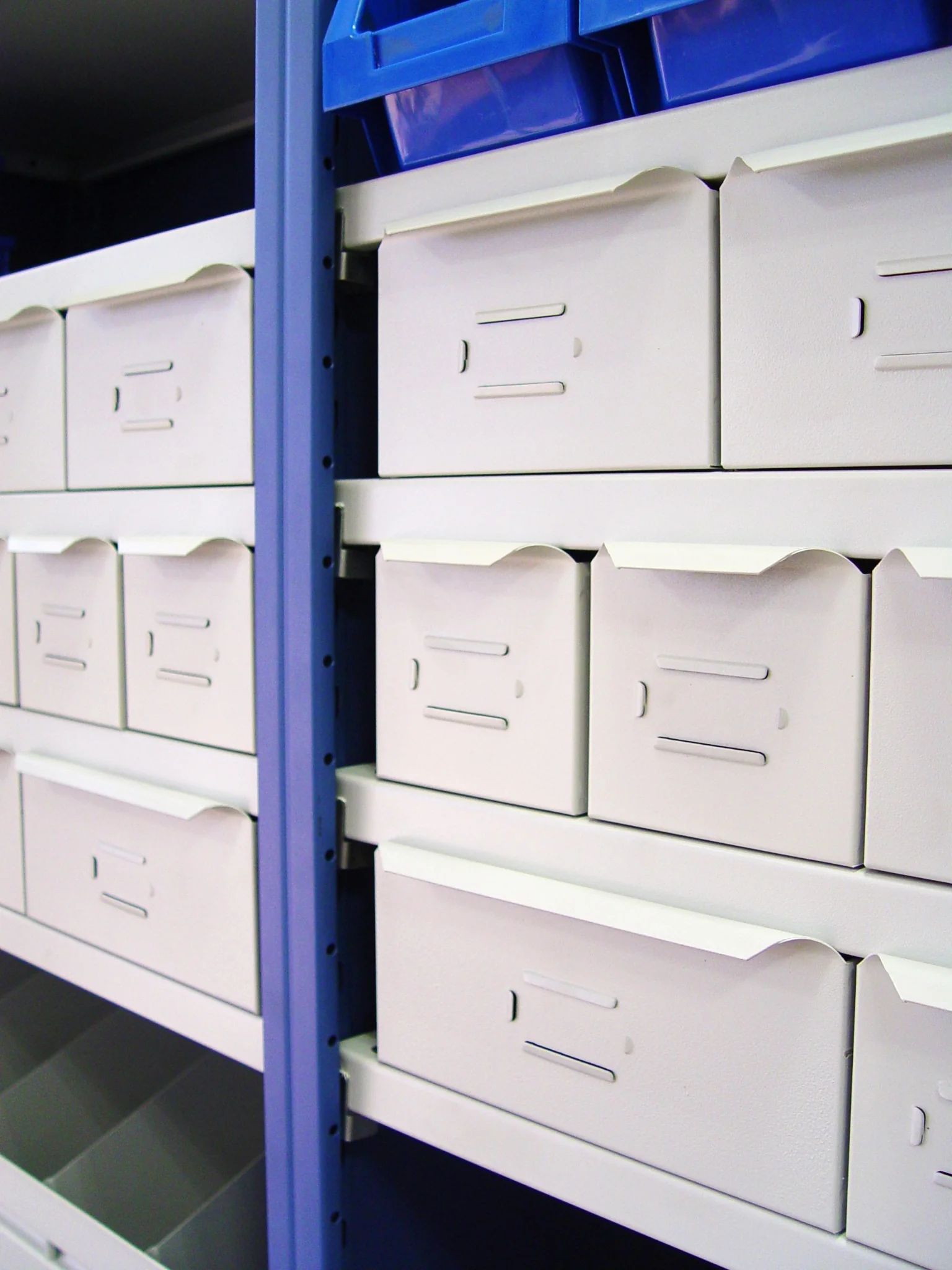

Schubladen
Ausziehbares Metallfach für die Aufbewahrung unterteilbarer Waren im Easy Rack-System.
Mit einem hinteren Anschlag zur Verhinderung eines versehentlichen Herausziehens.
Verfügbar für perforierte EC-Böden mit 300 mm oder 400 mm Tiefe.
Slat walls
Rückwände mit Nutprofil ermöglichen die Anbringung verschiedener Hakenmodelle
ganz ohne Schrauben, dank einrastender Laschen.
Rohrhaken
Trennwände
Ermöglichen die Organisation oder Trennung von Waren auf Kimer-Regalen.
Trennwanden
Zwei Modelle verfügbar:
EC-Trennwand
EV-Trennwand
Vertikale Trennwand für Easy Rack-Regalböden. Nur kompatibel mit perforierten EC-Böden, da die Montage Schrauben erfordert.
Kimer bietet EV-Trennwände mit Tiefen von 300, 400 oder 500 mm an.
Ohne Schrauben montierbar; die Böden müssen nicht perforiert sein.
Kimer bietet EV-Trennwände in 300 oder 400 mm Tiefe an.
Rückwände
Metallzubehör in lackierter oder vorverzinkter Ausführung. Kompatibel mit allen
Easy Rack Evolución-Ständern. Verhindern den Zugang zur Rückseite der Regaleinheit.
Fussgelender
Metallzubehör in lackierter oder vorverzinkter Ausführung, das an die Seite des Ständers angeschraubt wird.
Türen
Verhindern den Zugriff auf sensible Artikel – mit integrierten Schlössern.
Sie sind in vier verschiedenen Höhen und drei Breiten erhältlich, um allen Anforderungen gerecht zu werden.
Verchromte Stabhaken
Einfach
Dopple
Standard length:
200
250
300
Bar Hanger Bracket
Ermöglicht die Lagerung von Kleidung. Durch Abnehmen der Stange lässt sich die Ware leichter platzieren.
Stopper mit trennwanden
Metallprofile, die als vorderer oder hinterer Regalzwischenstopper dienen und das Hinzufügen von Trennwänden ermöglichen.
Vordere Stopper (110 mm Höhe)
Verfügbare Längen: 900, 1000, 1200 mm
Hintere Stopper (210 mm Höhe)
Verfügbare Längen: 900, 1000, 1200 mm
Normen
Was ist fem?
Ein 1953 gegründeter Verband, der technische Standards im Materialflusswesen fördert. Zusammengesetzt aus ca. 1.000 Mitgliedsunternehmen mit rund 160.000 Mitarbeitenden.
Warum FEN- UND eurocode-standards?
Sie gewährleisten hohe Qualitäts- und Sicherheitsstandards.
Für Palettenregale ist die FEM-Norm zur EN-Norm geworden und in Europa gesetzlich verbindlich.
Unsere Lasttabellen entsprechen FEM 10.2.06 und Eurocode 3.
FEM 10.2.06-standard
- Die von dieser Norm abgedeckten Regale sind auf eine Höhe von 3 Metern begrenzt und können keine Laufstege oder Böden tragen.
- Lastfaktor: 1,4
- Stahlreduktionsfaktor: 1,0
- Regale über 1,6 Meter Höhe und mit einem Höhen-Tiefen-Verhältnis von 5:1 müssen am Boden verankert werden. Beispiel: Regale mit einer Höhe von 2 Metern und einer Tiefe von 350 mm benötigen Anker.
