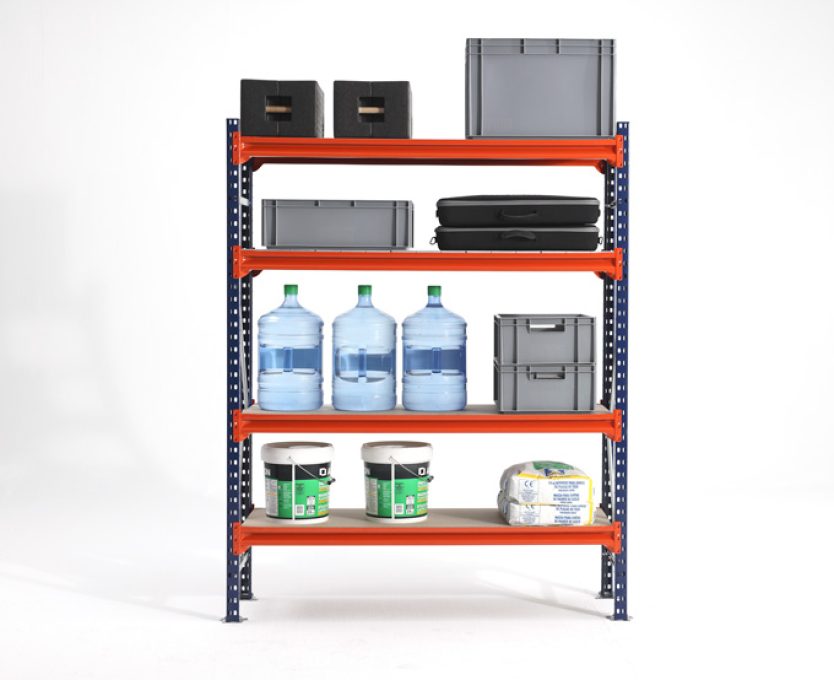

Picking regal

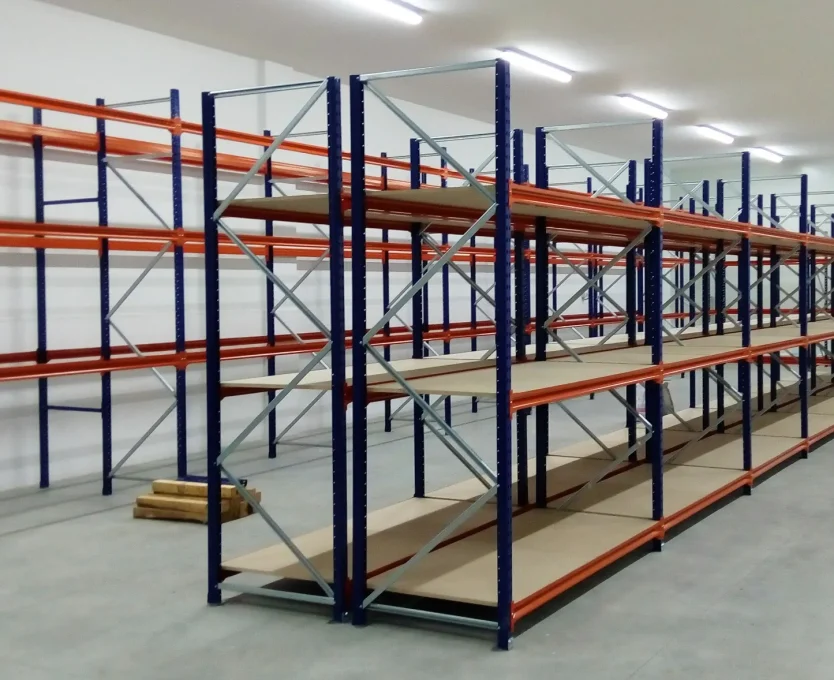

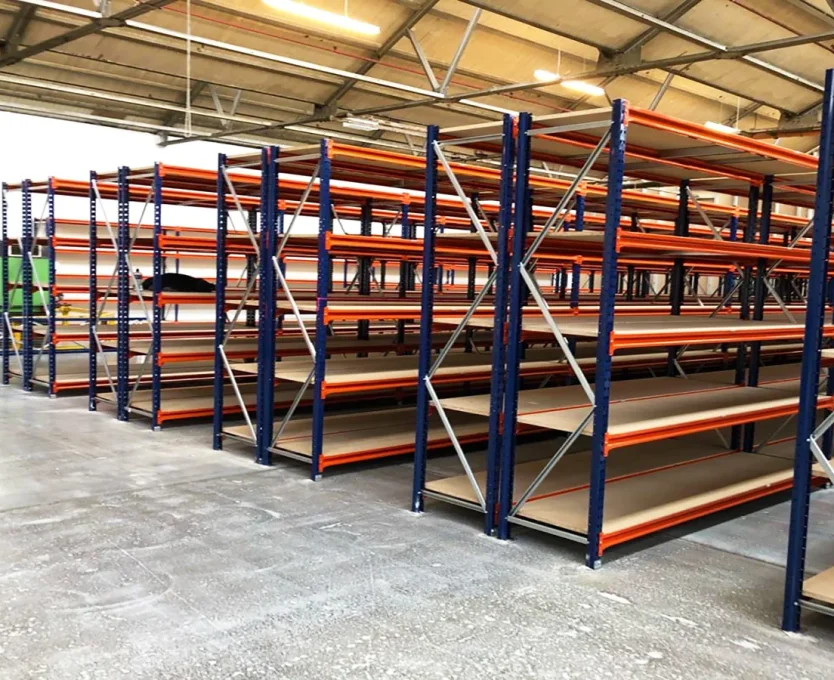

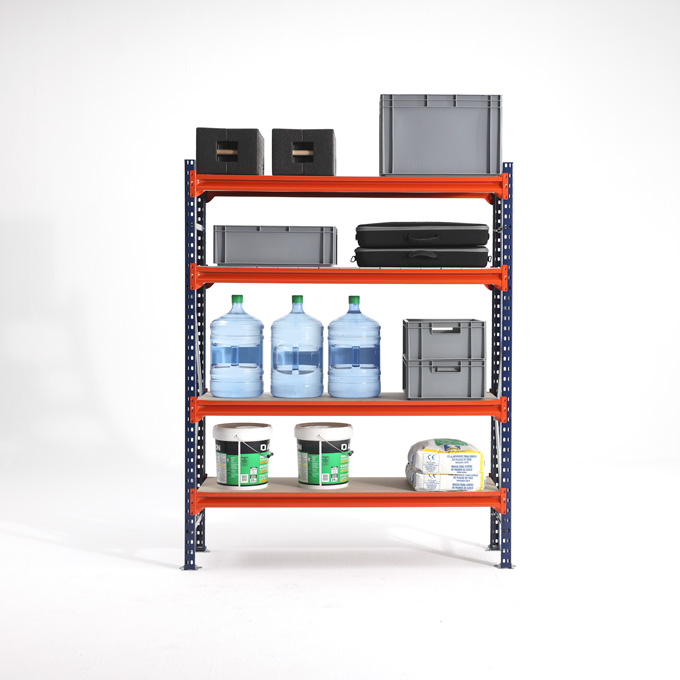

Das Picking-Regal von Kimer ist ein optimales System für die manuelle Lagerung von mittelgroßen und kleinen Produkten.

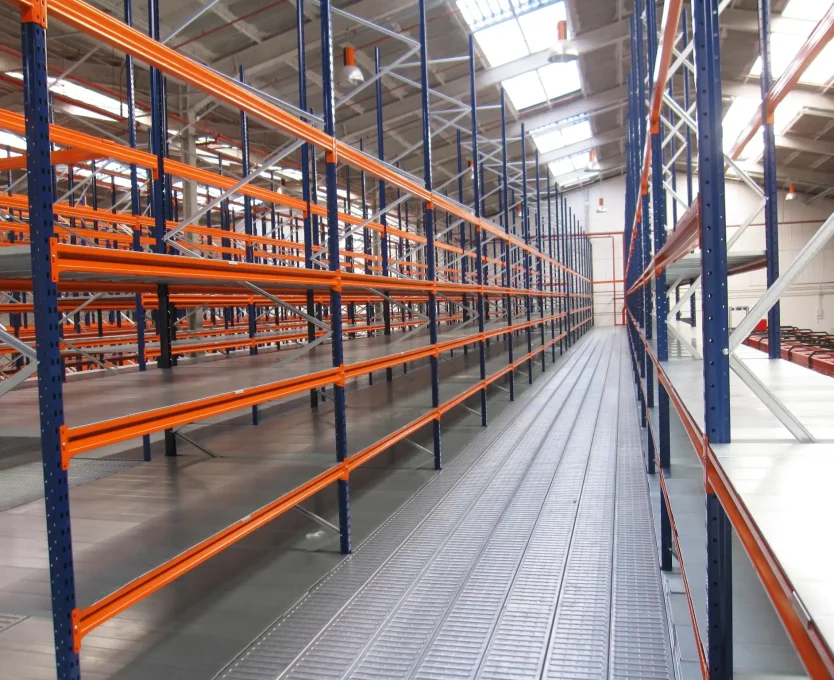

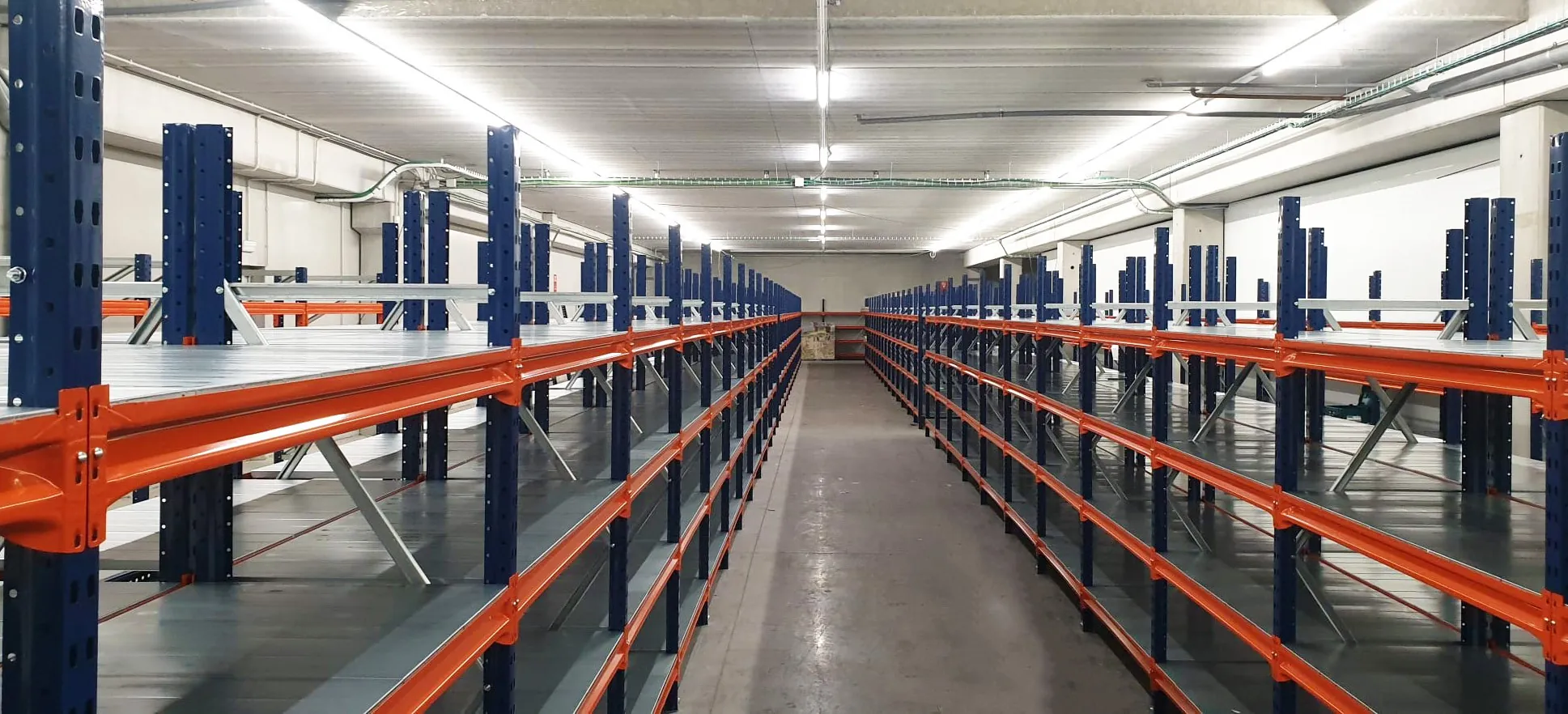

Es ermöglicht den sofortigen Zugriff auf alle Ladeeinheiten. Die große Auswahl an Zubehör erlaubt es uns, uns an Ihre Bedürfnisse anzupassen. Obwohl es sich um ein manuelles Ladesystem handelt, kann die gesamte Hallenhöhe genutzt werden, indem die oberen Ebenen über Laufstege zwischen den Regalen zugänglich sind.
Vorteile
Entdecken Sie die Hauptvorteile unserer Picking-Regale – eine effiziente Lösung, die auf die Bedürfnisse Ihres Lagers zugeschnitten ist, um die Verwaltung und den Zugriff auf Ihre Produkte zu optimieren:
- Das robusteste System auf dem Markt, entwickelt für anspruchsvolle Lagerkunden
- Hohe Tragfähigkeit (bis zu 5000 kg pro Modul und 1000 kg pro Ebene)
- Möglichkeit, Ebenen mit Metallregalböden oder Spanplatten zu gestalten
- Sehr flexibles System – einfach zu installieren, Ebenen zu verändern und zu erweitern
- Große Auswahl an Zubehör
- Entspricht den FEM-Normen
- Produkt getestet von der Polytechnischen Universität Valencia.
Praktische Anwendungen
- Ideal zum Handling von handhabbaren Artikeln mit unterschiedlicher Form (vorzugsweise verpackt)
- Geeignet für große Lager mit hohem Lagerbestand, da durch die Möglichkeit mehrerer Ebenen der verfügbare Raum vervielfacht wird

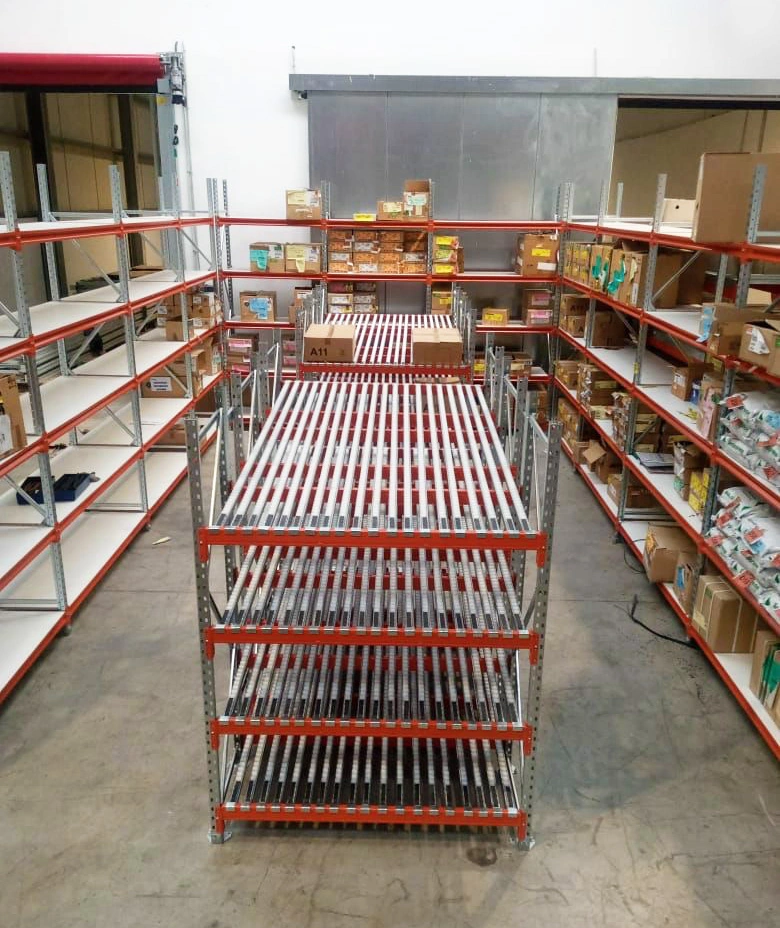

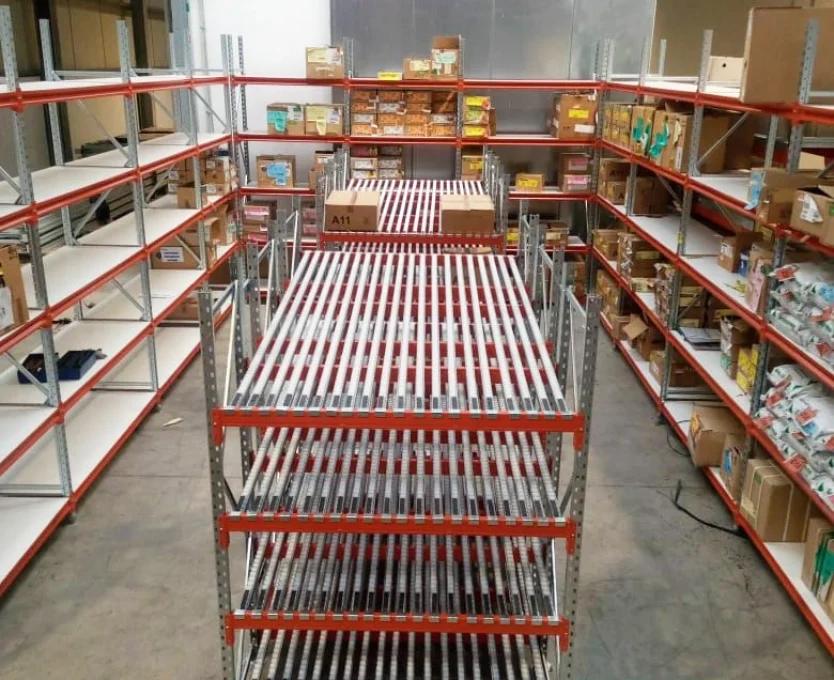

- Hohe Umschlagshäufigkeit: Das Picking-Regal kann durch das Hinzufügen von Rollenbahnen mit leichter Neigung in ein dynamisches System umgewandelt werden, das eine schwerkraftbetriebene, kontrollierte Bewegung der Waren zum gegenüberliegenden Ende ermöglicht
Warum Kimer wählen?
01. TAM DURCH TRÄGER GESCHÜTZT
Größere nutzbare Fläche, ästhetisches Finish, schützt die Plattenkante.
02. KOMMISSIONIERSTÜTZE
Zahlreiche Faltungen für optimale Festigkeit.
03. GEPRÄGTER TRÄGER
Geprägte Verbinder für gleichmäßiges Finish und zur Vermeidung von Schweißfehlern.
04. KOMMISSIONIERRAHMEN
Kimer bietet drei Stützenmodelle zur Anpassung an Ihre Bedürfnisse.
05. KOMMISSIONIER-VERSTÄRKUNGEN
Einfach zu montieren, ohne Schrauben, unter der Platte verborgen.

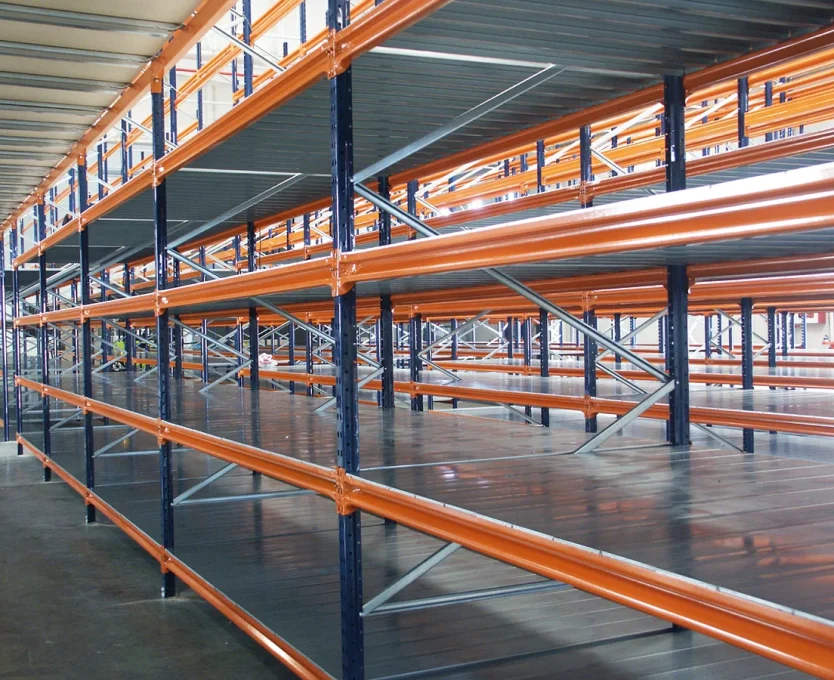

06. METALLBÖDEN
Kleine Längsfalze für mehr Steifigkeit.
Systemkomponenten
01. Rahmen
02. Strebe
03. Stütze
04. Rahmenfuss
05. Sicherungsstift
06. Metallboden
07. TRÄGER
Rahmen
Bestehend aus zwei Stützen, Streben und Schrauben sie bilden die Struktur des Kommissioniersystems. Die Rahmentiefe richtet sich nach der Größe der gelagerten Güter.
Stütze
Kaltgewalzte Stahlprofile, alle 50 mm perforiert, um die Balken zu platzieren.
Drei Modelle erhältlich – vorverzinkt oder lackiert in Blau RAL 5003:
Stütze 522
Stütze 525
Stütze 526
Kommissionierfuss
Überträgt die Last auf den Boden und verhindert ein Verschieben.
Verschiedene Modelle je nach Last und Stütze (PK‑NR):
Streben
Verbinden die Stützen horizontal oder diagonal.
Verfügbare Konfigurationen: 550 mm oder 600 mm (C und A)
Konfiguration C
Konfiguration A
Sicherungsstift
Verhindert unbeabsichtigtes Lösen des Trägers.
Nivellierplatte
Erforderlich bei unebenem Boden am Installationsort des Regalsystems.
Kimer bietet verschiedene Stärken von Nivellierplatten zur perfekten Ausrichtung der Anlage.
Träger
Horizontale Träger, die die Belastungsebenen tragen, an den Pfosten über Verbinder befestigt. Anzahl der Träger je nach Menge und Größe der Lasten.
Die Anzahl der Träger und Belastungsebenen hängt von der Menge und Größe der gelagerten Artikel ab. Kimer Zwei verfügbare Kategorien:
Gestanzt
Dank der F&E-Abteilung bietet Kimer Z-Träger an, die keine Schweißverbindung am Verbinder benötigen.
Dies garantiert eine gleichmäßige Oberfläche und eliminiert das Risiko von Schweißfehlern, die die Sicherheit des Lagers gefährden könnten.
Erhältlich in vorverzinkter Ausführung und lackiert in Orange RAL 2004.
Traverse Z
Traverse VLEP
Geschweisste
Kimer bietet die größte Auswahl an Picking-Trägern:
Z-Träger mit geschweißtem Verbinder, Doppel-C-Träger, Rohrträger und unsere abgestuften Träger 73 und 104 für das Picking.
Kimer empfiehlt die geschweißten 2C- und TB-Träger für:
- Gitterregale
- Schwere Produkte
- Große Spannweiten
- Gänge
- Reifen
Traverse TB
Traverse Z
Stufenträger
Stufenträger sind die robusteste und ästhetischste Lösung für Picking-Systeme.
Zwei kaltgeformte Träger werden zusammengeschweißt und an den Picking-Verbindern befestigt, was ihnen eine hohe Tragfähigkeit verleiht.
Oberflächenbehandlungen
Lackierte ausführung
Kimer verwendet ausschließlich hochwertige Epoxidfarbe mit Glanzfinish. Zwei kaltgeformte Träger werden zusammengeschweißt und an den Picking-Verbindern befestigt, was ihnen eine hohe Tragfähigkeit verleiht.
Blau RAL 5003:
Stütze
Orange RAL 2004:
Träger

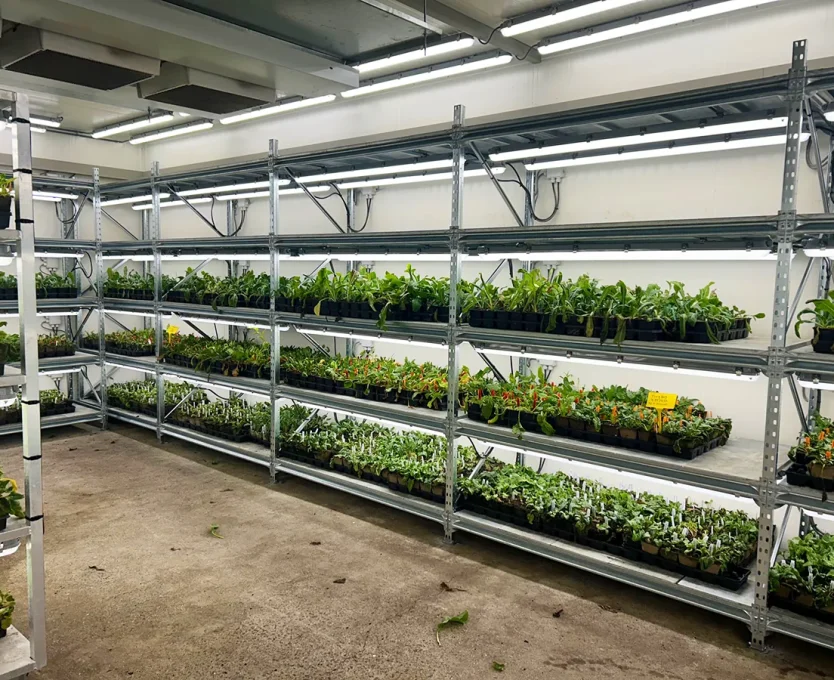

Vorgalvanisierter Stahl:
Verzinkt
Kimer verwendet ausschließlich hochwertige Materialien.

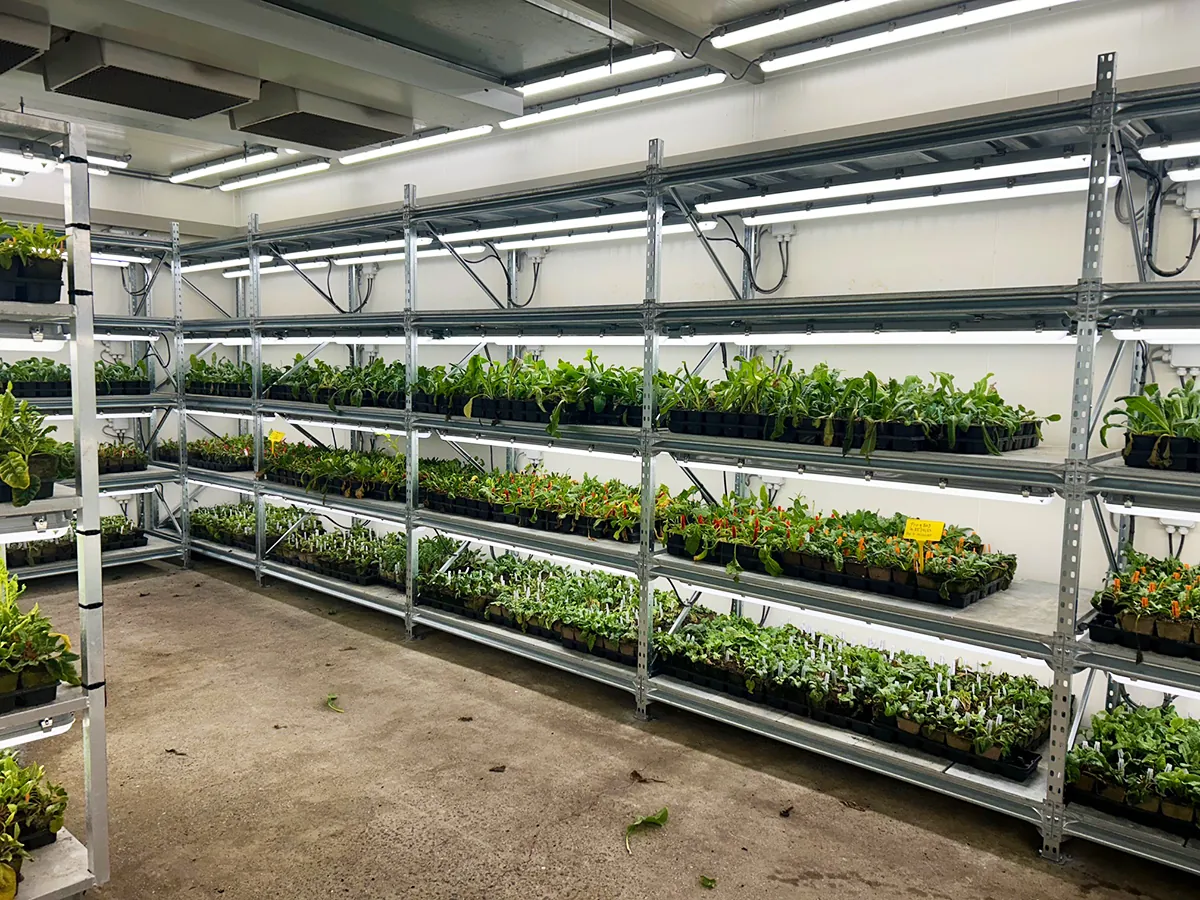

Nur vorverzinkter Stahl der Qualität Z275 oder höher wird verwendet.
Dieser hohe Zinkgehalt bietet ausreichenden Schutz ohne zusätzliche Behandlung unter normalen Innenraumbedingungen.

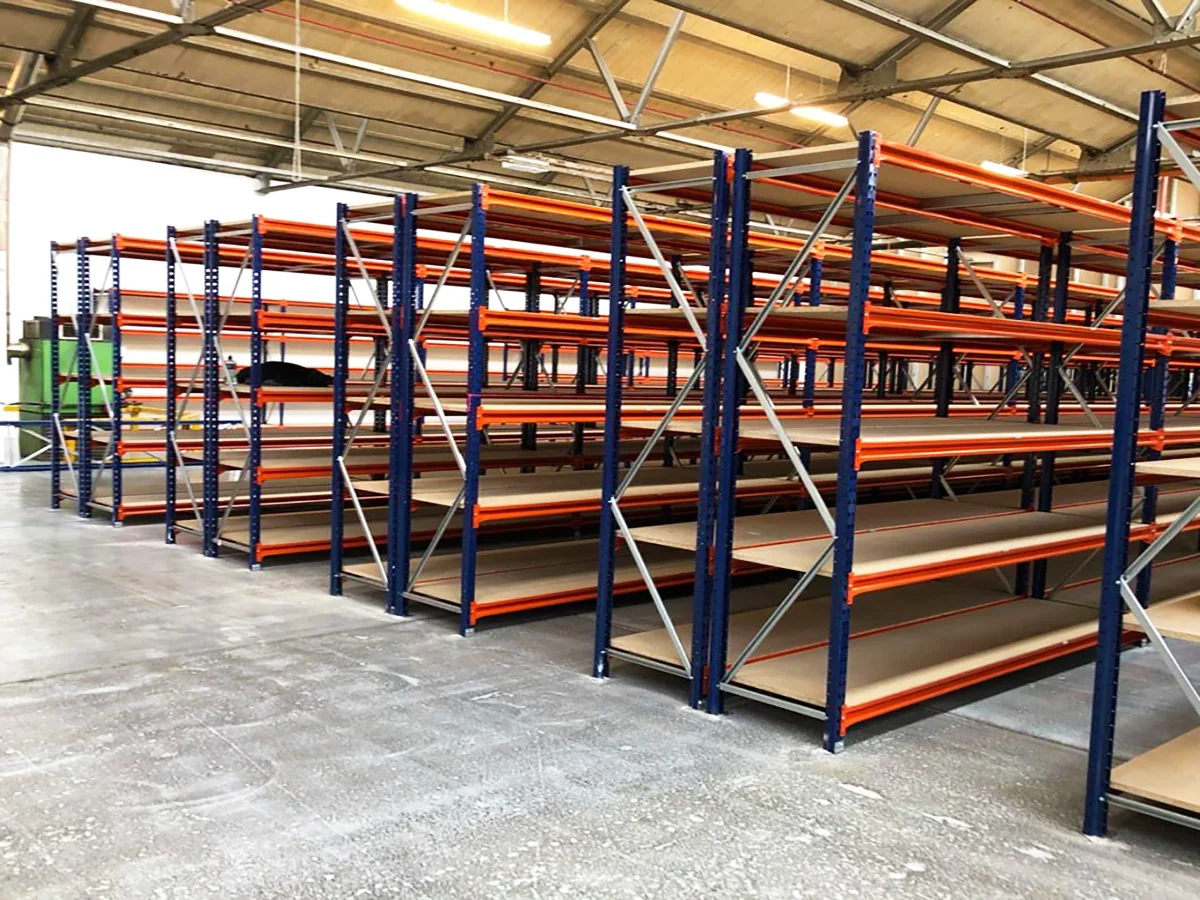

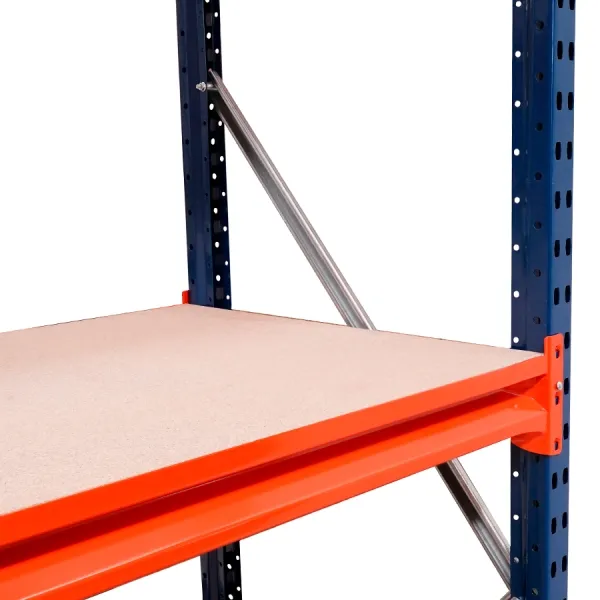

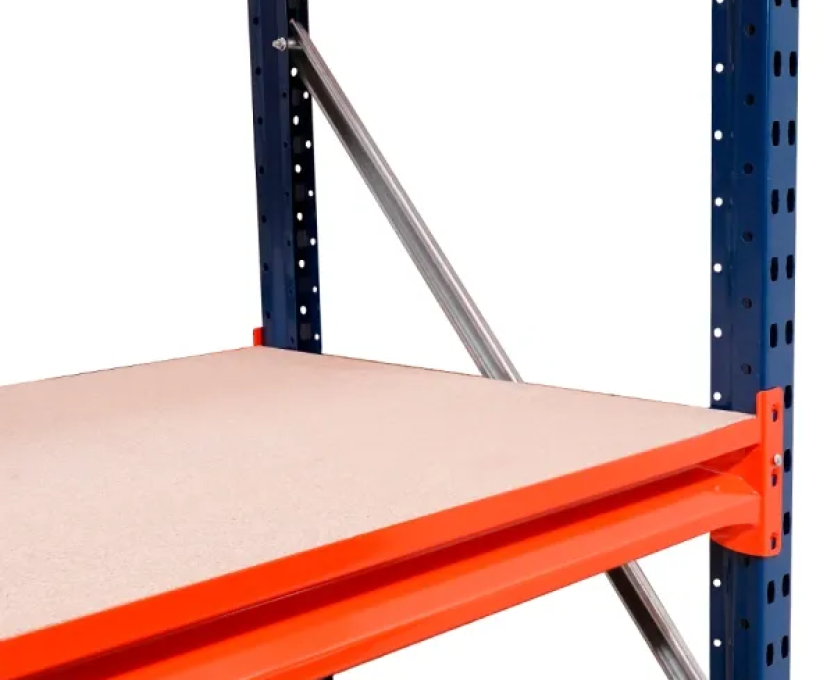

Spanplatten
Alle Picking-Träger-Versionen von Kimer können mit Spanplatten ausgestattet werden. Je nach Trägermodell werden folgende Stärken empfohlen:
- VL E.P. Träger: 16 mm und 19 mm
- Gestanzte oder geschweißte Z-Träger: 19 mm und 22 mm
- Stufenträger: 22 mm
- TB- und 2C-Träger: 19 mm und 22 mm (Verwendung von TAM-Haltern zur Vermeidung von Verrutschen)
Oberflächenbehandlungen
Spanplatte
Melaminbeschichtete Platte

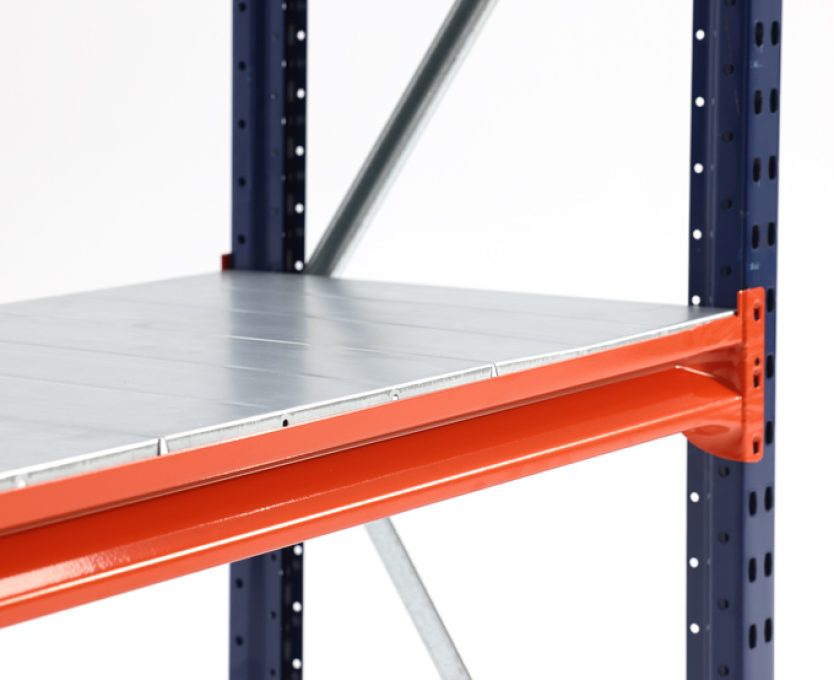

Metallregal

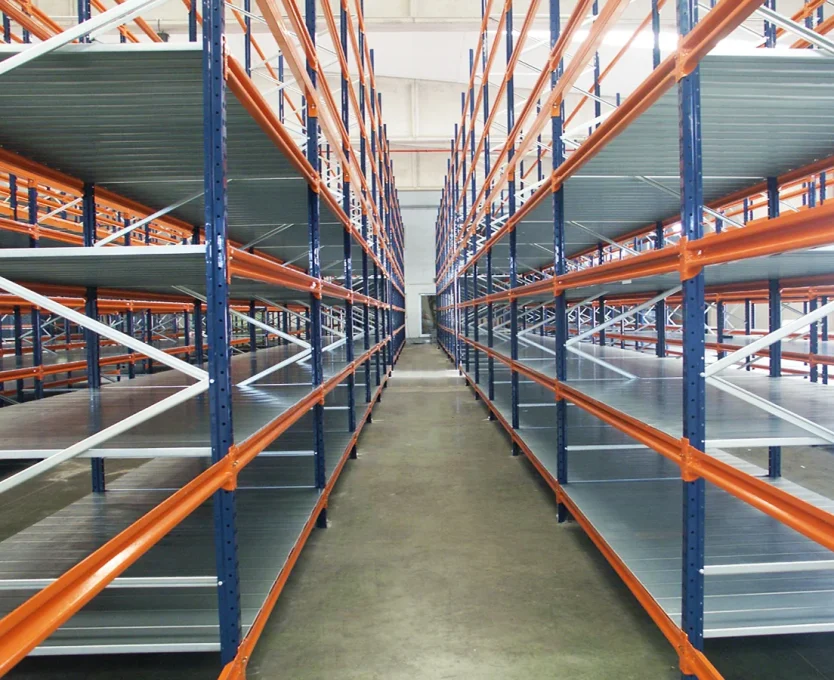

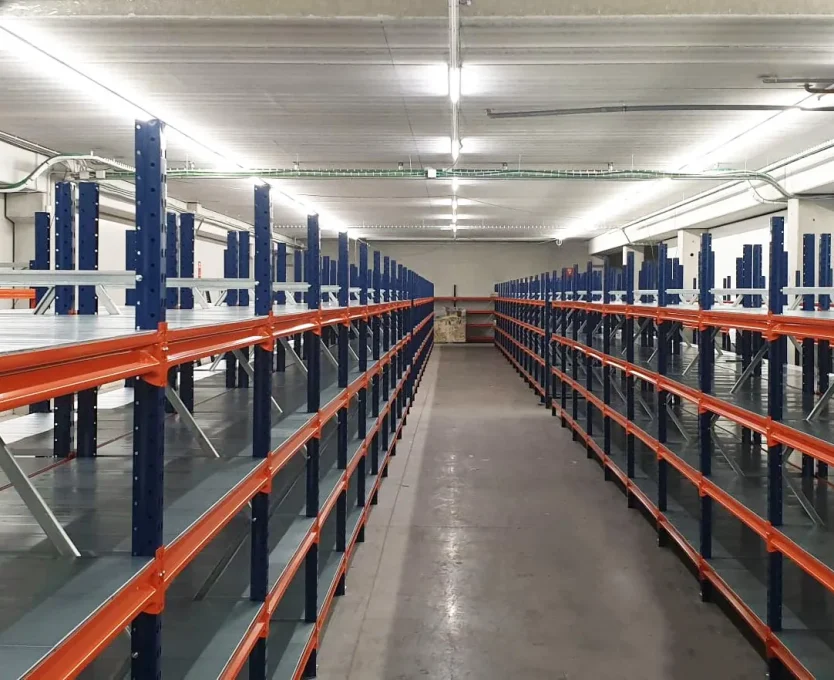

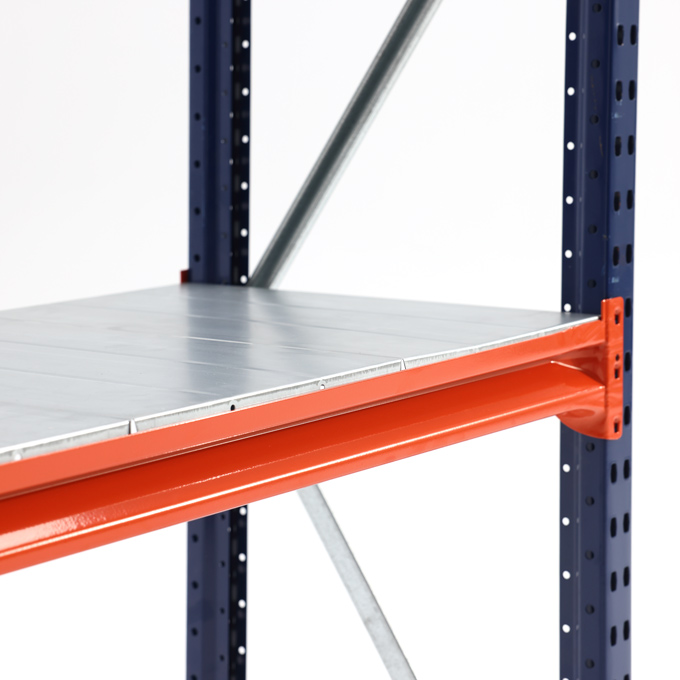

Das Kimer Metallregal ist die ideale Lösung zur Konfiguration der Picking-Ebenen.
Kompatibel mit gestanzten Z-Trägern, geschweißten Z-Trägern und Stufenträgern 73 und 104. Diese Regale haben zwei zentrale Aussparungen, die eine höhere Tragfähigkeit ermöglichen. Es enthält zwei zentrale Verstärkungen zur Erhöhung der Tragfähigkeit.
Erhältlich in Breiten von 150 und 300 mm sowie in verschiedenen Längen passend zu allen Rahmen-Tiefen.
Picking regaleklammer
Um zu verhindern, dass sich längere Längsträger mit der Zeit öffnen und um eine ästhetischere Installation zu ermöglichen, empfiehlt Kimer die Verwendung der Picking-Regalklammer.
Verwenden Sie zwei Klammern, je eine in der Mitte jedes Trägers, die die beiden Träger mit dem Regal verbinden.
Zubehör
Verstärkungen für spanplatten
Verstärkungen für z-träger
Picking-Verstärkung
Leicht zu installieren und hinter dem Träger verborgen. Beeinträchtigt die Nutzfläche nicht.
Je nach Last, Rahmen-Tiefe und Trägerstärke kann eine unterschiedliche Anzahl von Verstärkungen nötig sein. (Bitte kontaktieren Sie unseren technischen Service.)
Verstärkungszugstange
Dringend empfohlen für bestimmte Längen von Z-Trägern, um deren Aufbiegen unter Last zu verhindern. (Siehe Seiten 15 und 17 für weitere Informationen.)
Verstärkungen für TB-, 2C- und stufenträger
Flachverstärkung
Hauptsächlich verwendet zur Verstärkung von Spanplatten auf Stufenträgern 73 und 104.
TAM-Clip
Verhindert die Verdrehung der Z-Träger an der Verbindungsstelle zur Spanplatte. Dringend empfohlen für große Längen (siehe Seite 15).
Picking-Verstärkung
Vorverzinktes Stahlteil, das das Abrutschen der Spanplatte auf TB- und 2C-Trägern verhindert.
TAM-Halterung
Das Teil ist vorverzinkt und ermöglicht die Montage des Schiebeflügels an den TB- und 2C-Löchern.

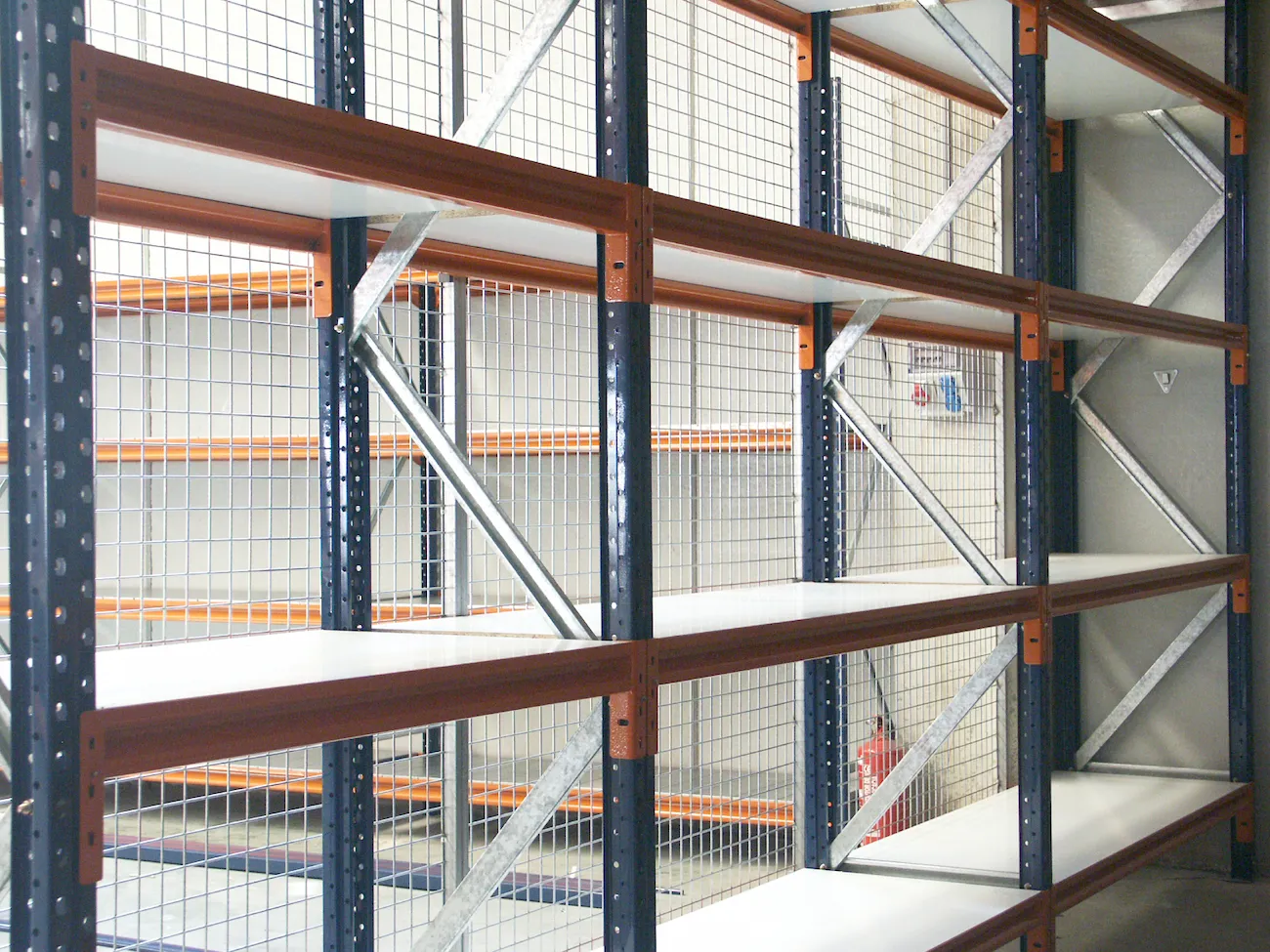

Metallgitter

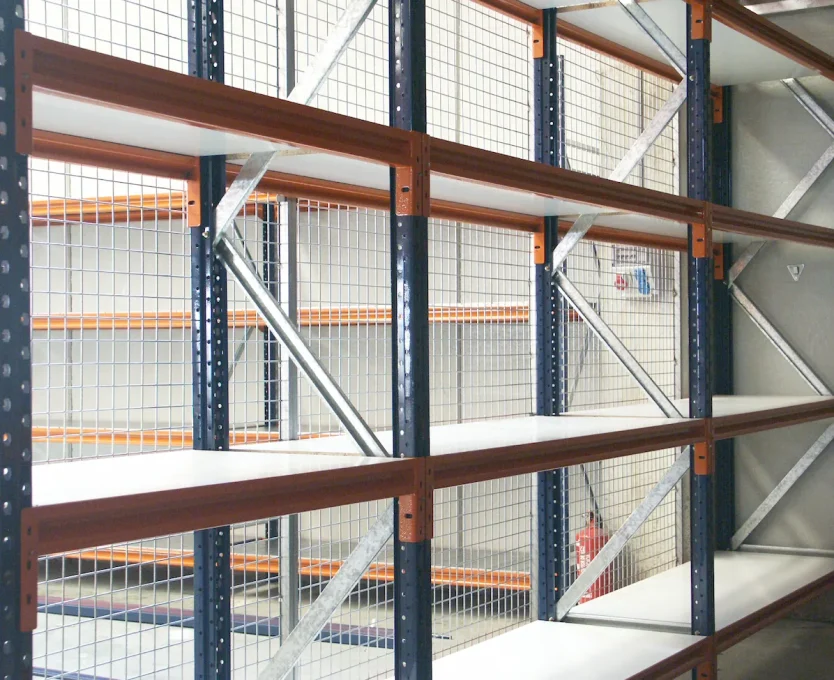

Verhindert das Herunterfallen von Lasten. Empfohlen, wenn das Regal an einem Arbeitsbereich steht.
Seitenwände
Optionale Sicherheitselemente, die das seitliche Herunterfallen von Waren verhindern.
Werden nur an Anfangs- und Endmodulen montiert. Erhältlich als Gitter- oder Metallversion.
Kennzeichnungszubehör
Identifikationsschild : echteckiges Schild am Regalende, geneigt für gute Sichtbarkeit. Dient zur Unterscheidung der Regale durch alphanumerische Kennzeichnung.
Dient zur Unterscheidung der Regale durch alphanumerische Kennzeichnung.
Technisches Merkmalsschild : rechteckiges Schild mit technischen Spezifikationen der Installation. Muss sichtbar sein.
Verankerungen
Kimer empfiehlt deren Verwendung, da sie die Sicherheit der Installation erhöhen.
Kimer setzt immer auf Sicherheit.
Alle Kimer-Verankerungen sind mit einem roten Markenzeichen versehen, das ihre CE-Zertifizierung bestätigt.
Metalltrenner
Gerader Trenner
Wird für die horizontale Lagerung langer Produkte verwendet. Kann auch Lasten vertikal trennen.
Verbindungen
U-förmiger rohrtrenner
Stahlteil zur Verstärkung der Verbindung der Rahmen und zur Gewährleistung der Systemstabilität.
Wandhalterung
Stahlelement, das den Rahmen an der Wand verankert und die Stabilität des Systems sicherstellt
Strebenverlängerung
Ermöglicht das Verbinden von zwei Strebenabschnitten, um die Höhe bestehender Regale zu erhöhen.
Strebenschutz
Metallplatten von 400 mm Höhe zum Schutz vor Stößen oder Schäden durch Gabelstapler.
Lastverteilungsplatte
U-Profil, das die auf den Boden übertragene Last gleichmäßiger verteilt.
Metalltrenner
Selbstbohrende Metallplatten, die am Regal befestigt werden. Ihre Hauptfunktion ist die Teilung des Lagerraums.
U-förmiger rohrtrenner
Stahlteil zur Verstärkung der Verbindung der Rahmen und zur Gewährleistung der Systemstabilität.
Vorschriften und Zertifizierungen
Der Großteil der Komponenten des Picking-Systems von Kimer wurde von der Technischen Universität Valencia unter Anwendung der strengsten geltenden Normen getestet. Die Lasttabellen der Picking-Stützen von KIMER wurden mit modernster Strukturberechnungssoftware erstellt.
FEM 10.2.06 – Grundsätze für die Konstruktion von metallischen, statischen und von Hand belasteten Lagersystemen.
EUROCODE 3 – Anwendung und Wartung von Lagersystemen.
Zusätzlich zu den Sicherheitsmargen hat KIMER bei der Festlegung der maximalen Lasten die ungünstigsten Lastverteilungsszenarien berücksichtigt.
- Regal vollständig beladen.
- Das Regal ist vollständig beladen, mit Ausnahme eines Feldes nahe am Boden.
- Quer-Stabilität: In Querrichtung zu den Gängen, gewährleistet durch die Steifigkeit, die die Diagonalstreben des Rahmens bieten.
- Längsstabilität: In Richtung der Gänge, gewährleistet durch die Ebenen der Längsträger mit den entsprechenden Sicherungsstiften.
