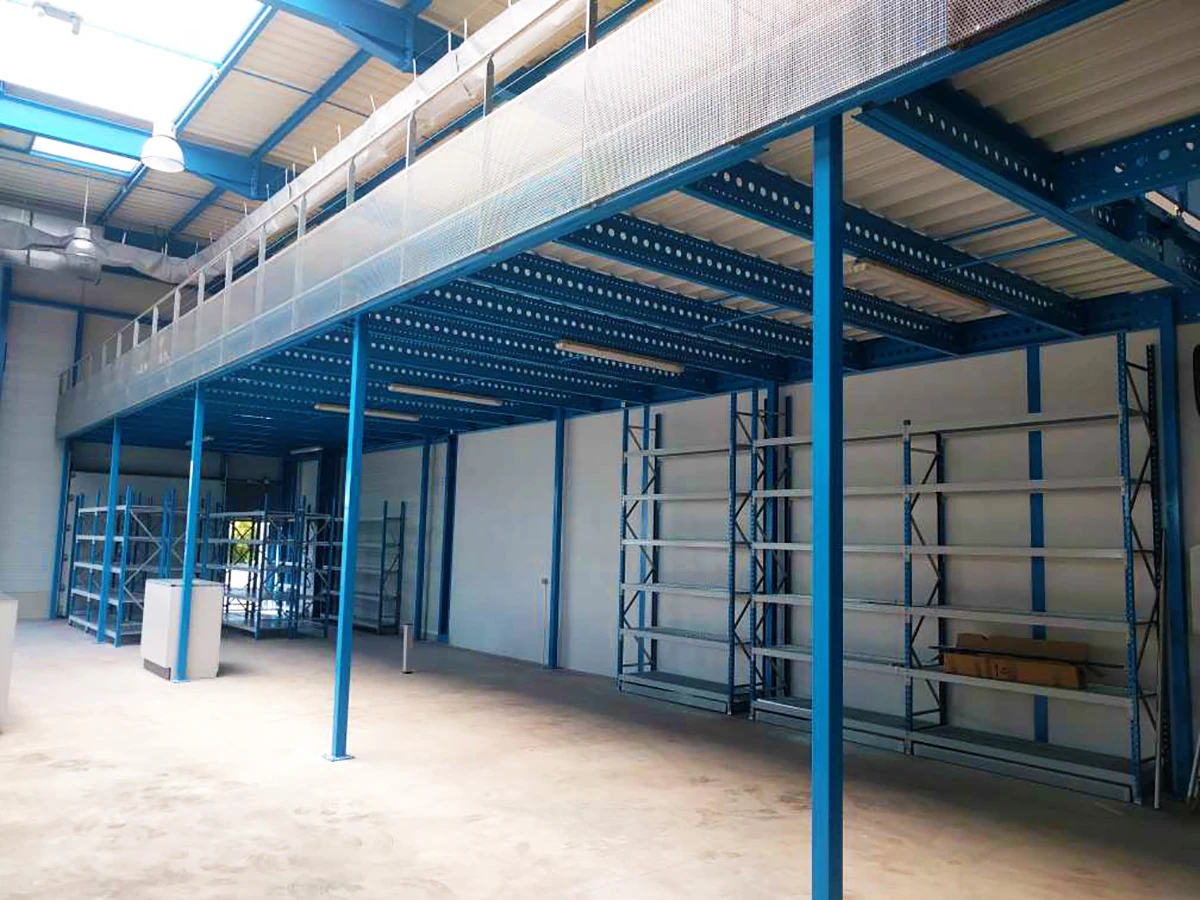

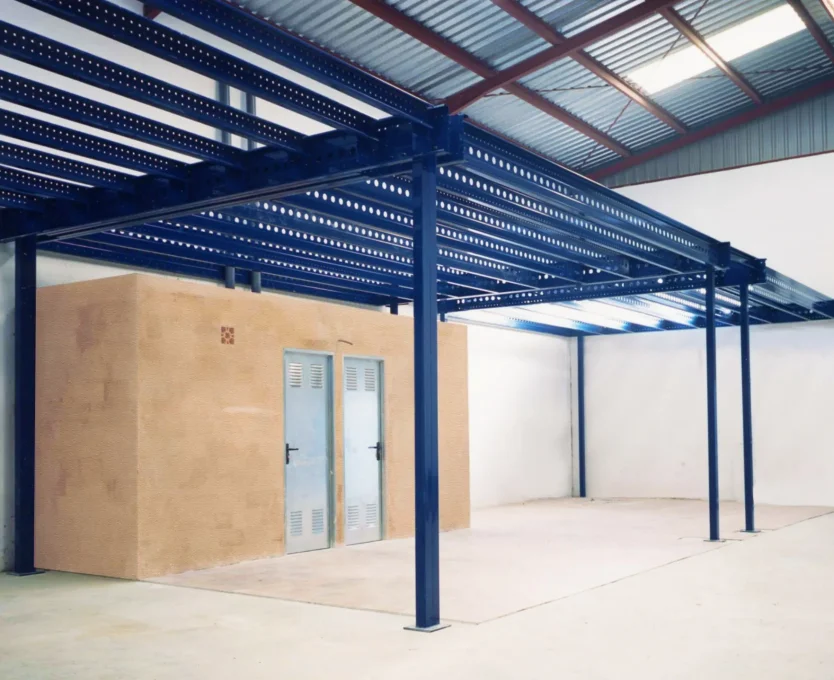

Zwischengeschoss

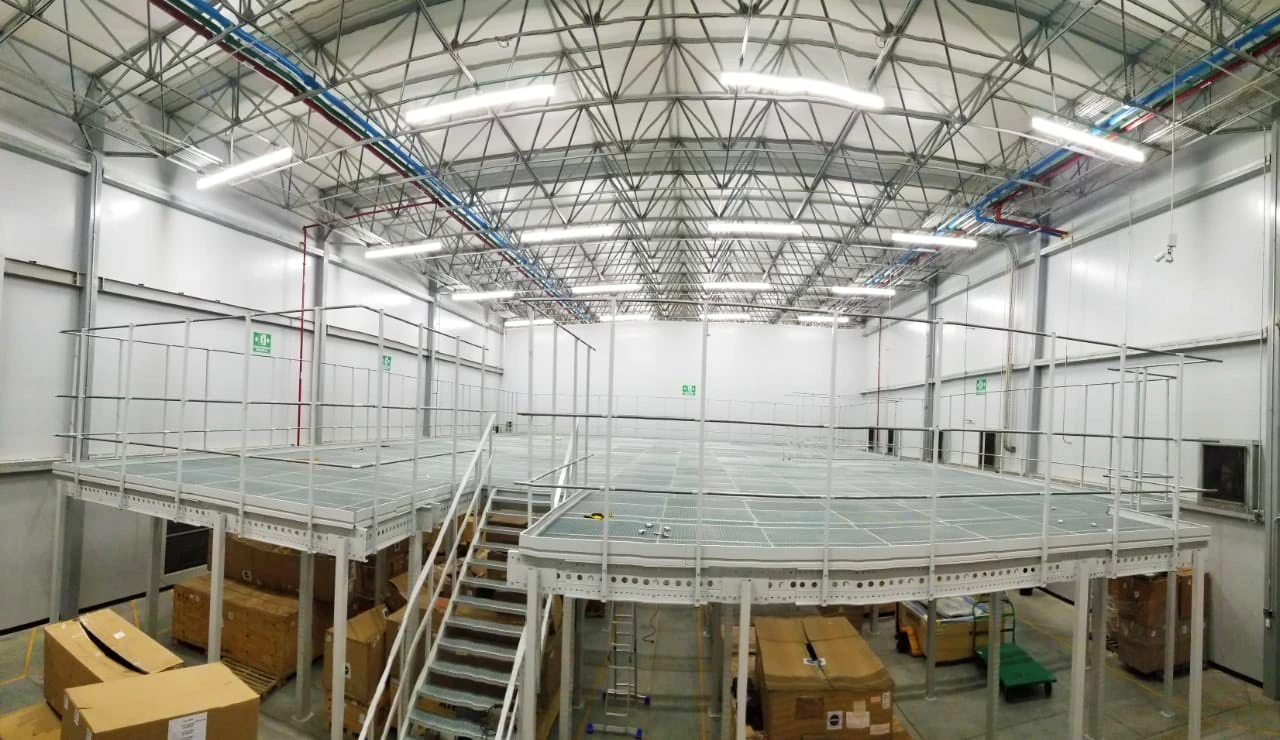

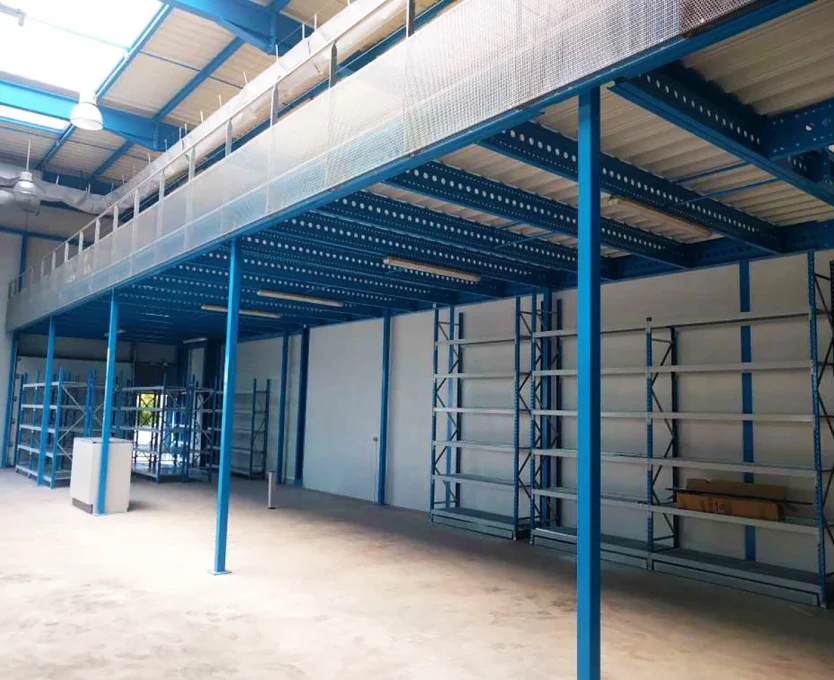

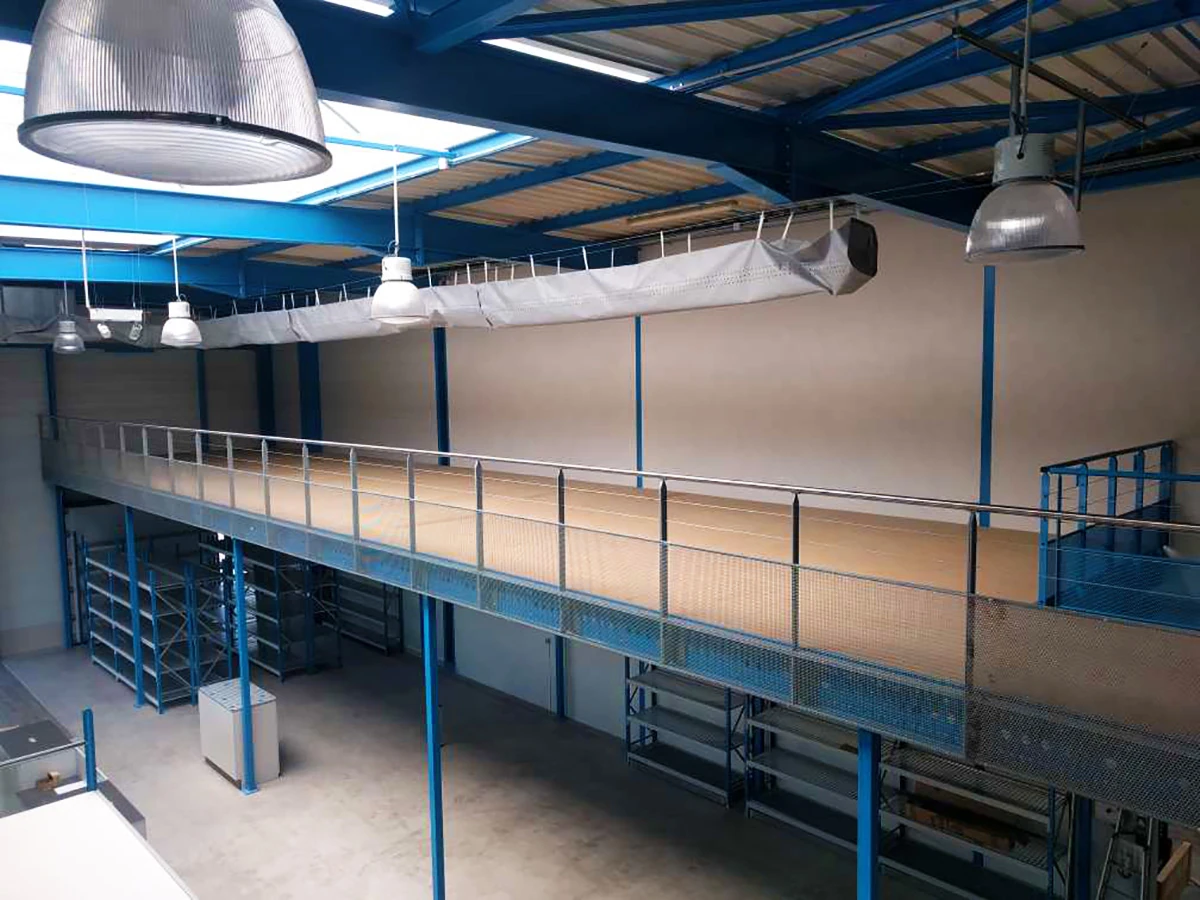

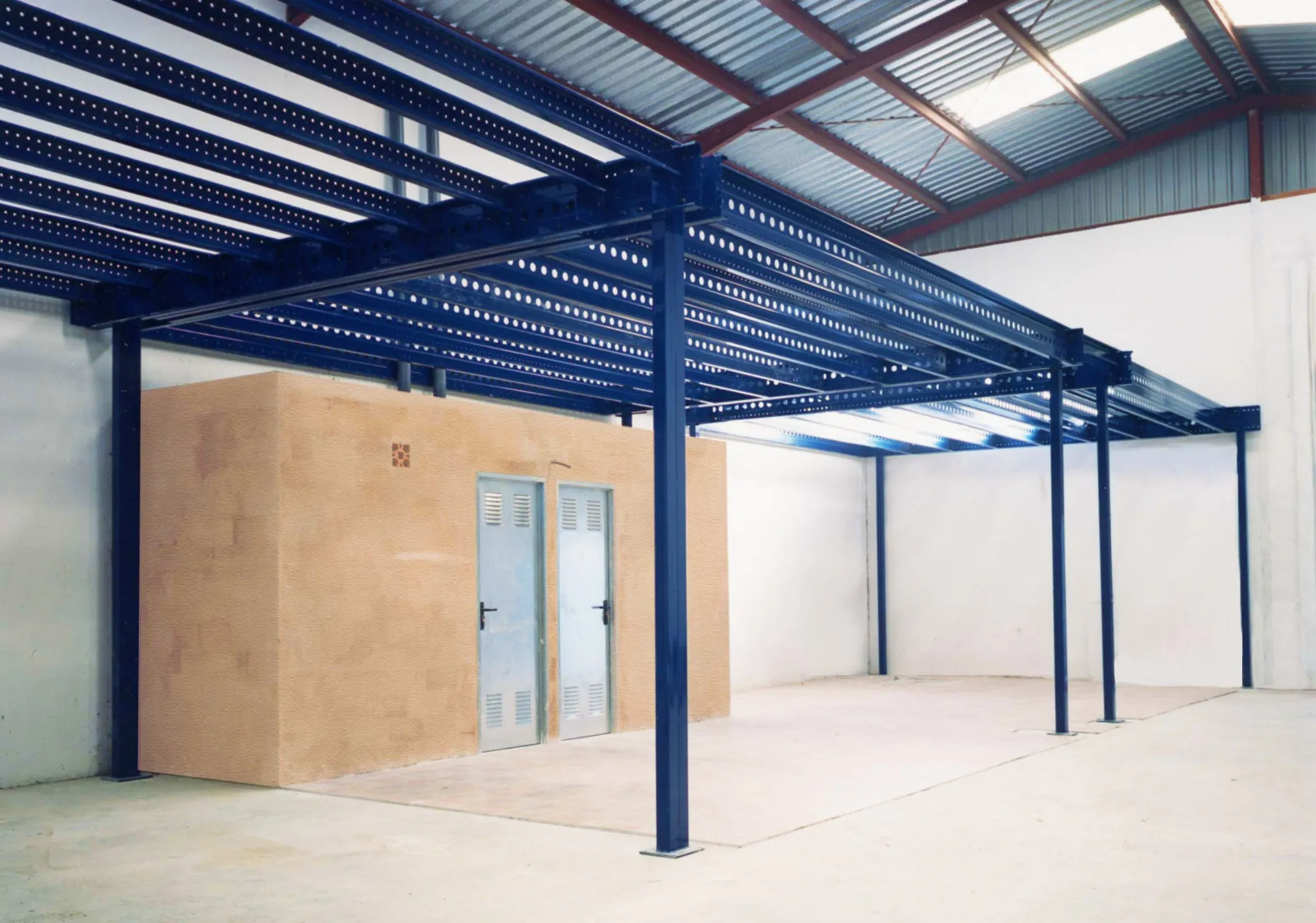

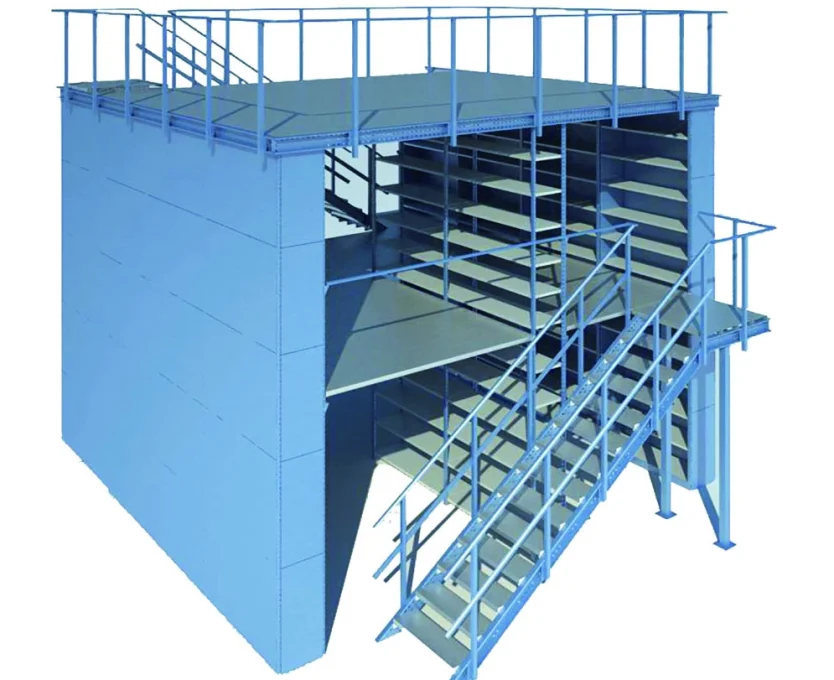

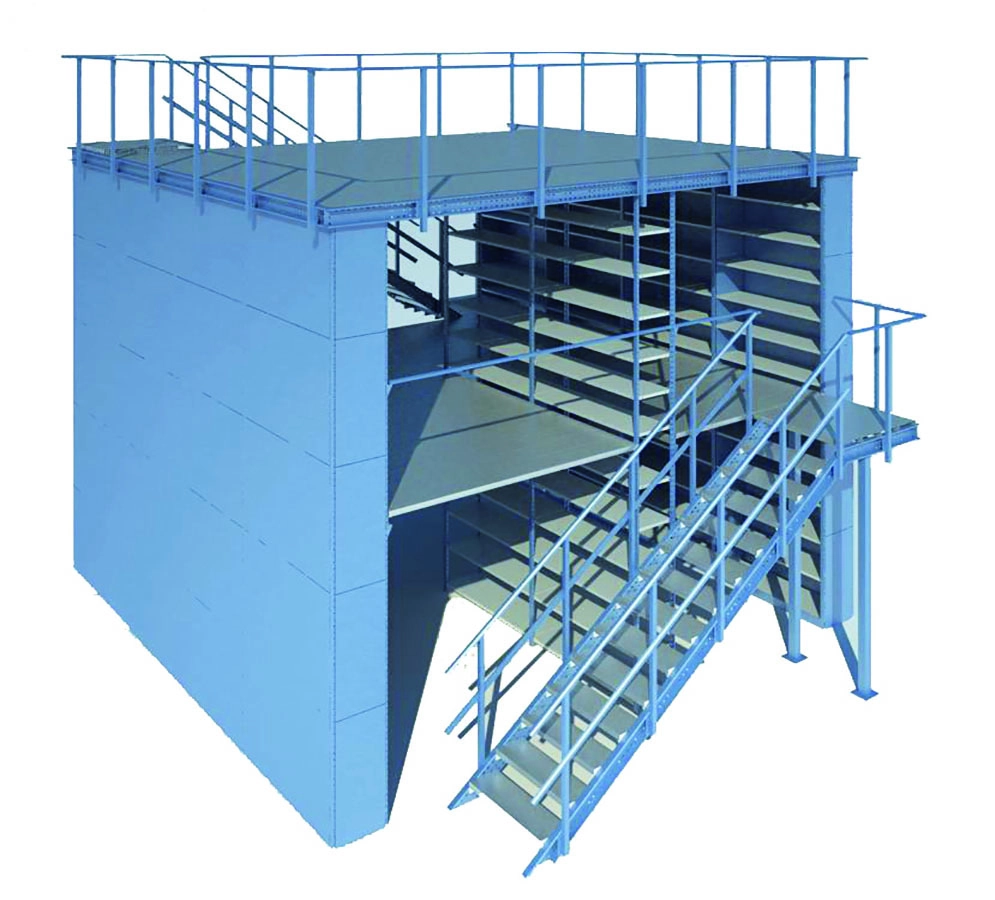

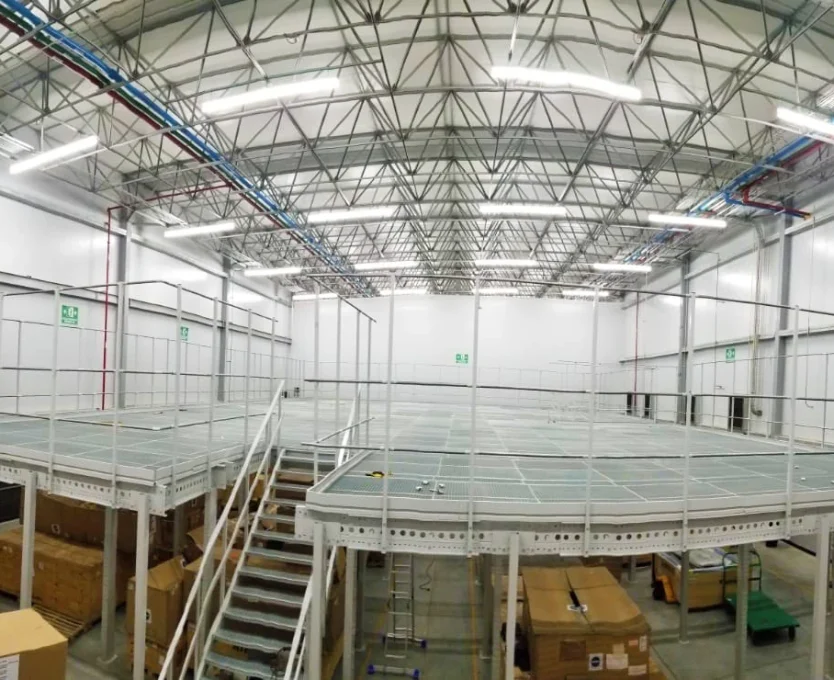

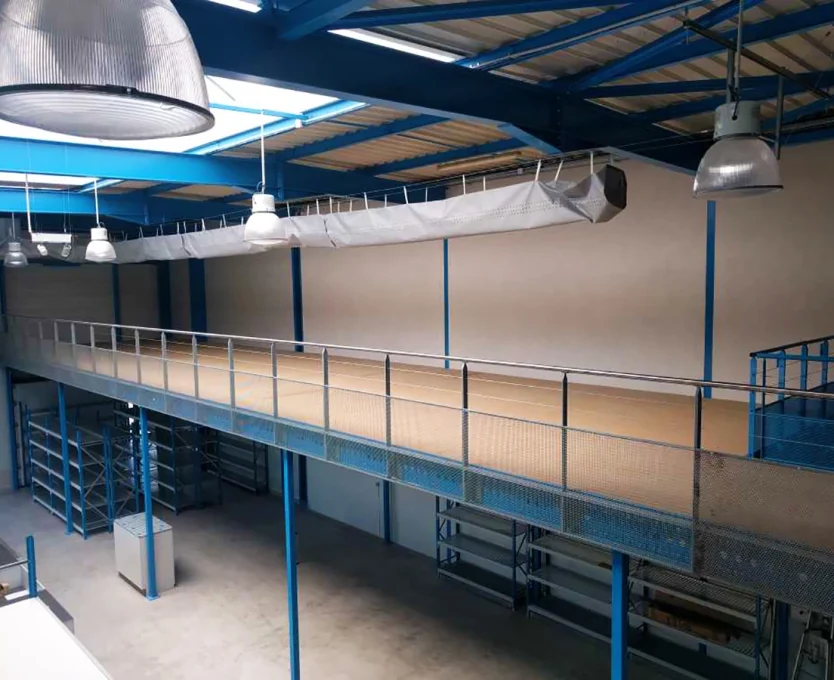

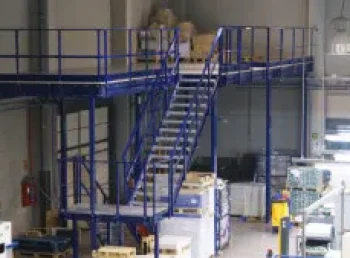

Das Kimer-Zwischengeschoss ist eine freistehende Metallstruktur, die entwickelt wurde, um die nutzbare Fläche Ihrer Halle oder Ihres Lagers zu verdoppeln oder sogar zu verdreifachen – ganz ohne physische Erweiterung des Gebäudes. Es ist die ideale Lösung zur Optimierung der verfügbaren Höhe in Industrie-, Handels- oder Logistikumgebungen und schafft neue Flächen für Lagerung, Büros, Arbeitsbereiche oder Produktion.
Zwischengeschosse sind die perfekte Lösung für Lager, die Erweiterung benötigen, jedoch keine umfangreichen Bauarbeiten durchführen möchten, sowie für Produktionsflächen oder Verwaltungs- und Bürobereiche innerhalb von Industriehallen.
Vorteile
Entdecken Sie, wie Kimer-Zwischengeschosse und -Hochbühnen praktische, sichere und maßgeschneiderte Lösungen bieten, um den verfügbaren Raum ohne aufwendige Bauarbeiten optimal zu nutzen.
- CE-Zertifizierung
- Vollständig demontierbare Struktur
- Modulares System, anpassbar an verschiedene Umgebungen und funktionale Anforderungen
- Speziell entwickelte Profile zur Integration und Verdeckung von Elektro- und Netzwerkkabeln – ganz ohne externe Kabelkanäle
- Bis zu 20 % kostengünstiger im Vergleich zu traditionellen fest eingebauten Zwischengeschossen
- Breites Sortiment an Zubehör: Geländer, Treppen, Klappen, sichere Zugänge und mehr
- Strikte Einhaltung des technischen Bauwerksgesetzes (CTE), für strukturelle Sicherheit und gesetzeskonforme Ausführung
Praktische Anwendungen
- Ideal für Lager, die neue Flächen für verschiedene Zwecke benötigen
- Kimer-Zwischengeschosse können als Wareneingangs- und Kommissionierbereiche genutzt werden – oder als zusätzliche Arbeits- oder Lagerflächen
- Das System kann mit anderen Produkten kombiniert werden, um Sortierbereiche oder Büros zu schaffen
Warum Kimer wählen?
01. MASSGESCHNEIDERTE INGENIEURPROJEKTE

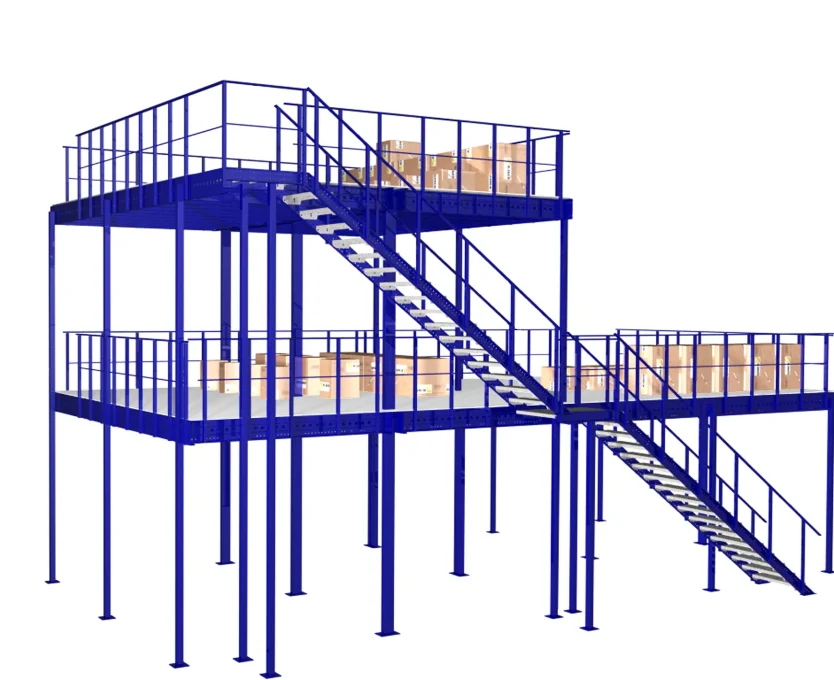

Kimer Shelving verwendet die modernsten parametrischen CAD-Konstruktionssysteme.
Damit erstellen wir 3D-Modelle von Komponenten und Strukturaufbauten für alle unsere Lagersysteme.
Das liefert besser angepasste Ergebnisse als Standard-Software für Strukturanalyse
02. DIE STRIKTESTEN STANDARDS
- Technischer Code für Bauwesen (CTE), RD 314/2006.
- EN 1993 Eurocode 3 „Bemessung von Stahltragwerken“
03. HERSTELLUNGSQUALITÄT
Kimer profiliert alle Bauteile seines Mezzanine-Systems, um beste Produktqualität zu gewährleisten.
Wir setzen die innovativsten Maschinen am Markt ein, die höchste Präzision und Finish garantieren.
04. PLATZSPAREFFICIENT
Die Kimer-Mezzanine ermöglicht es, die nutzbare Fläche in offenen Räumen zu verdoppeln oder gar zu verdreifachen, ohne den Bodenbereich einzuschränken – dank großer Abstände zwischen den Stützen.
05. SICHERHEIT
Jede Kimer-Mezzanine erhält eine CE-Kennzeichnung. Wir wenden die strengsten strukturellen Berechnungsnormen am Markt an.

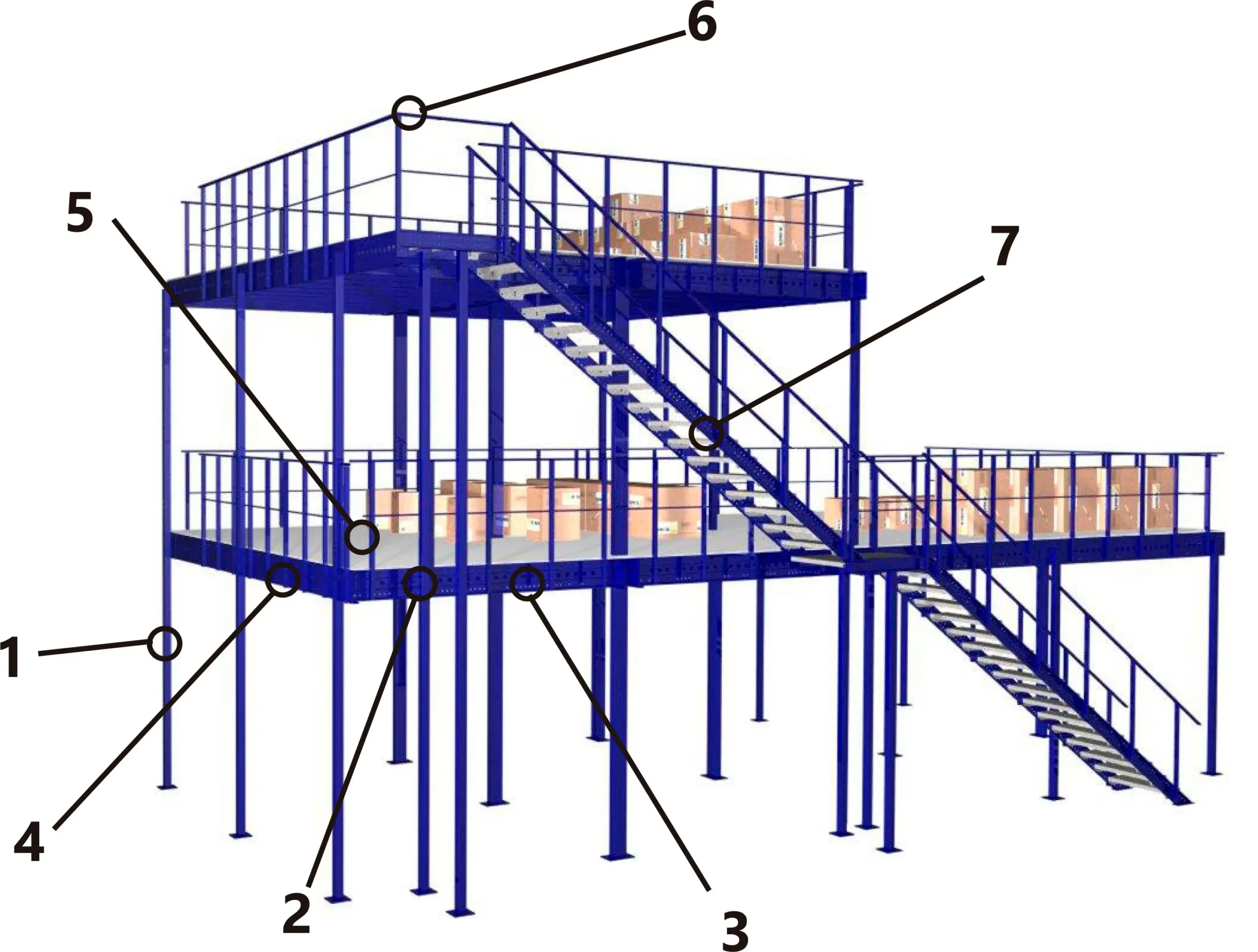

Systemkomponenten
01. Säulen
02. Träger
03. Balken
04. Konsolen
05. Bodenbelag
06. Geländer
07. Treppen
STRUKTURELEMENTE
Säulen
Grundlegende Strukturelemente, die Gewicht und Lasten des Systems auf den Boden übertragen.
Je nach Funktion und Belastung der Mezzanine können die Säulen einfach, doppelt oder kombiniert sein. Es stehen drei Standardmodelle zur Verfügung:
SÄULE 80: Quadratrohr 80 × 80 mm
SÄULE 90: Quadratrohr 90 × 90 mm
SÄULE 100: Quadratrohr 100 × 100 mm
Größere Größen und Dicken sind für höhere Lasten verfügbar.
Verfügbare Oberfläche:
Blau RAL 5003
Jede Säule besitzt eine 450 × 300 × 6 mm obenliegende Laserplatte für präzise Qualität.
Die Basis ist mit 8‑ und 10 mm lasergeschnittenen Platten ausgestattet für optimale Lastübertragung
Kimer ist nach EN 1090 zertifiziert und gewährleistet höchste Qualitätskontrolle bei allen Schweißnähten.
einfacher Aufstand
zusammengesetzter Aufstand

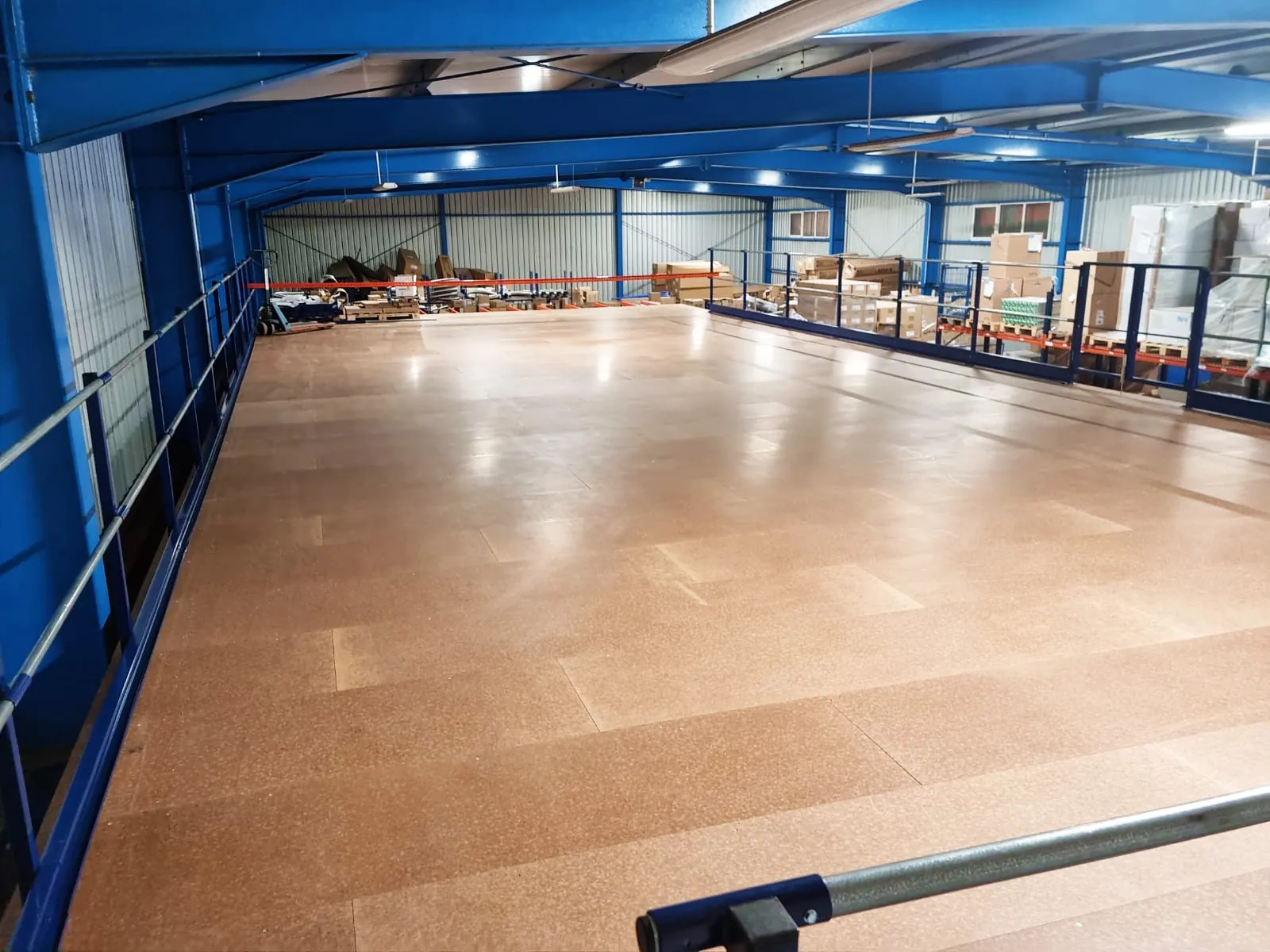

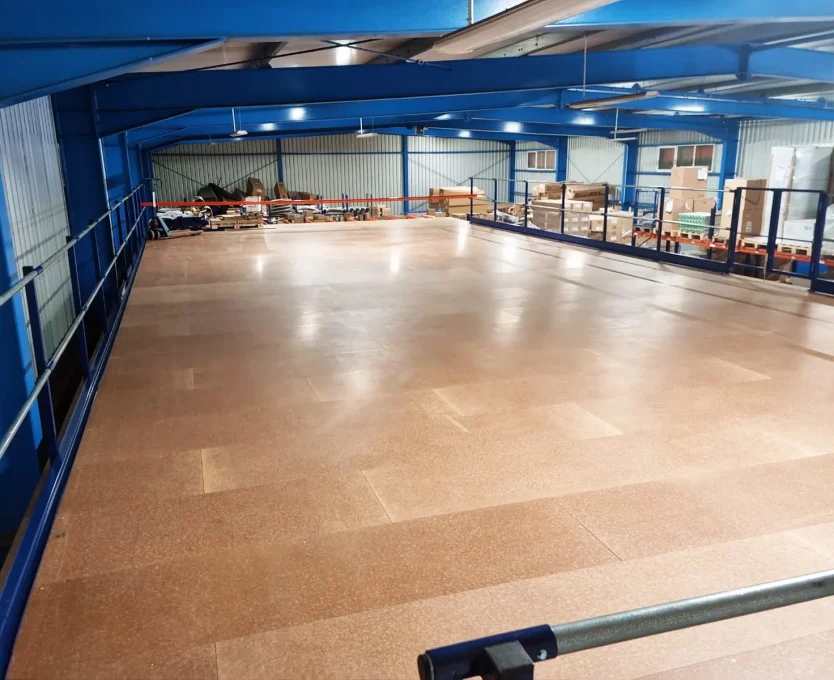

Bodenbelag für mezzanine
Kimer bietet unterschiedliche Bodenbeläge je nach Tragfähigkeit, Fußverkehr, Belüftung und Brandschutz:
Metallböden

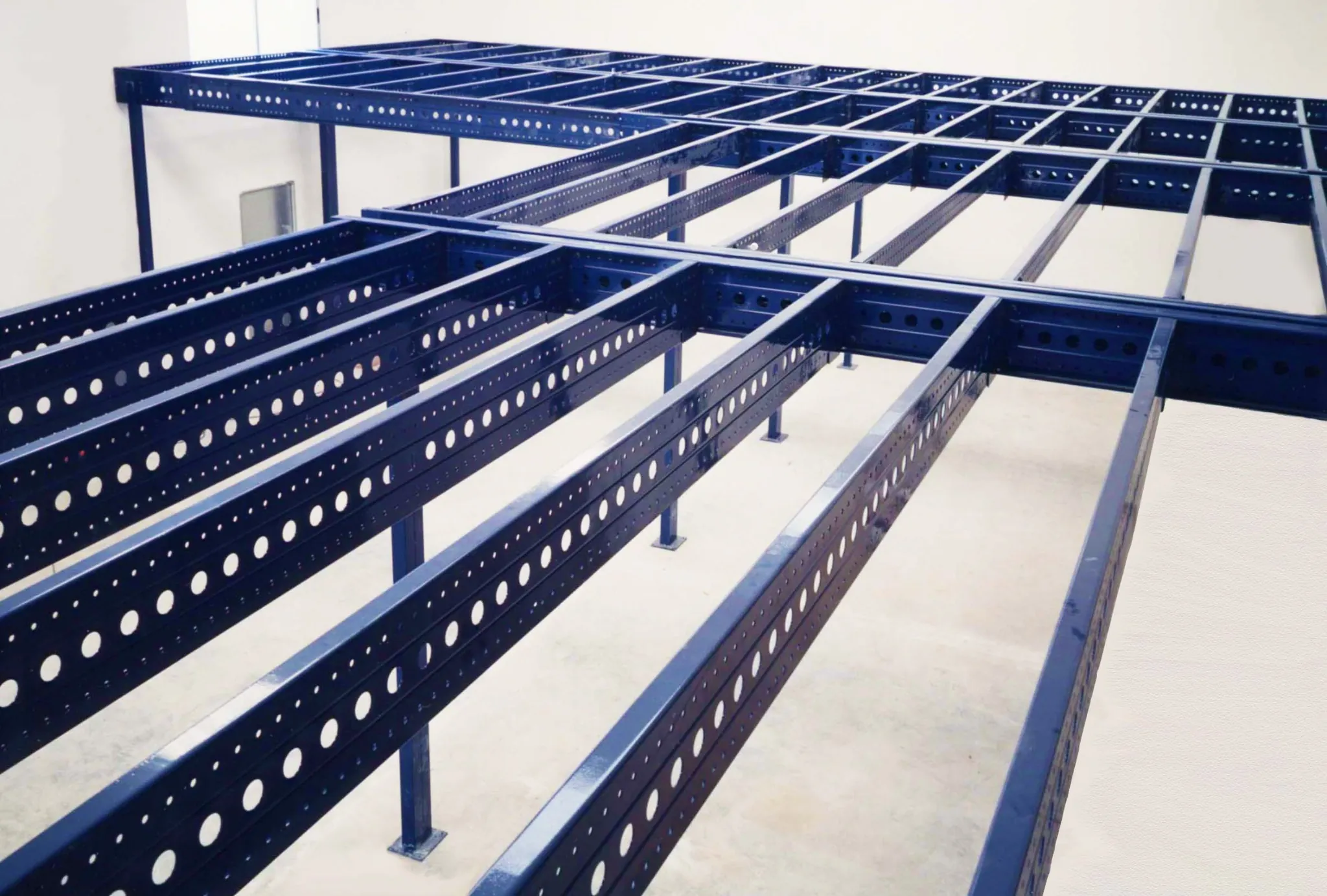

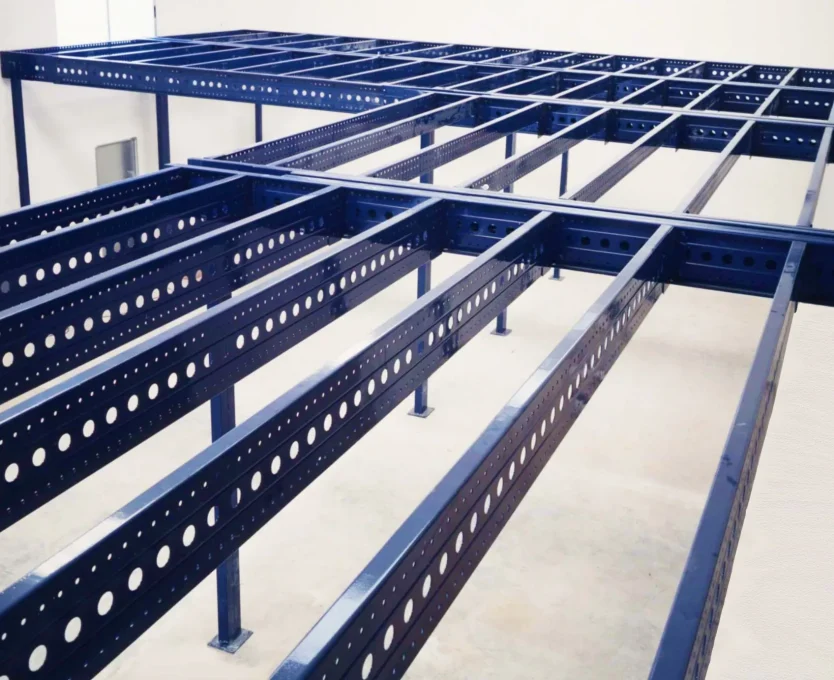

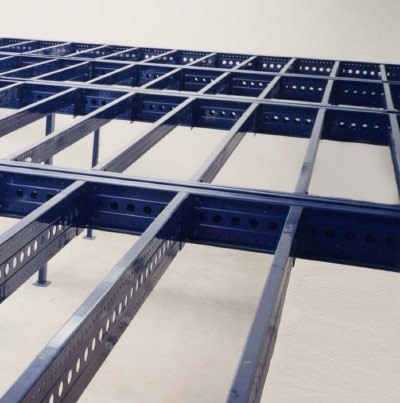

Träger und balken
Kaltsformung aus Stahlband – für genaue Maße und exzellentes Finish. Ein Mittelloch ermöglicht Kabelführung – ideal zur Maximierung des Freiraums und zum Verbergen von Beleuchtungskabeln.
Kimer bietet drei Profilquerschnitte und verschiedene Dicken je nach Lastanforderung.
Es handelt sich um C-Profile mit zwei Rippen, die Haupt tragenden Elemente, zuständig für die Lastverteilung auf den Boden.
Konsolen
Sie verbinden Balken mit Trägern. Drei Typen verfügbar:
K300 (für K300-Balken an K300-Träger)
K300‑150 (für K150-Balken an K300-Träger)
K150 (für K150-Balken an K150-Träger)
Verfügbare Oberfläche:
Blau RAL 5003
Strukturpaneele
Kimer verwendet nur hochwertige Strukturpanels für absolute Sicherheit:
Fussgelender
Zusätzlicher Schutz für Mezzanine-Böden und Laufstege. Zwei Modelle:
ECO: C-Profil oberhalb des gewählten Bodens installierto.
Z: Maßgefertigt, um den Rand des Bodens abzudecken

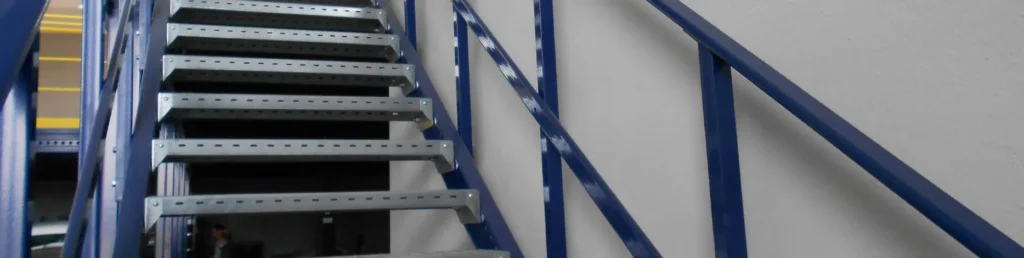

Oberflächenbehandlungen
Verzinkt
Bei Kimer verwenden wir ausschließlich Materialien von höchster Qualität.
Wir nutzen vorverzinkten Stahl in Z275-Qualität oder höher. Diese Qualität enthält mehr Zink und bietet unter normalen Innenbedingungen optimalen Rostschutz.
Dies ist die Standardoberfläche für Träger und Balken der Kimer-Mezzanine.
Säulen, Konsolen und Treppen
Blau RAL 5003
Träger und Balken
Vorverzinkter Stahl
Lackierte ausführung
Kimer verwendet ausschließlich hochwertigen Epoxidharzlack mit glänzender Oberfläche. Wir verfügen über modernste Anlagen, um exzellenten Korrosionsschutz und eine gleichmäßige, ästhetische Beschichtung zu gewährleisten. Unsere automatisierten Roboteranlagen führen folgende Behandlungsschritte durch:
- Entfettung
- Phosphatierung- kimer (ohne Schadstoffe)
- Spülen mit Leitungswasser
- Reinigung mit demineralisiertem Wasser (aufbereitet durch Umkehrosmose zur Wiederverwendung)
- Die Anlagen werden mittels Umkehrosmose behandelt, um eine Wiederverwendung zu ermöglichen.
- Lackierung mit feuerhemmender Farbe der Klasse M‑1 gemäß UNE‑23.727‑90 durch elektrostatisches Spritzen.
Zubehör

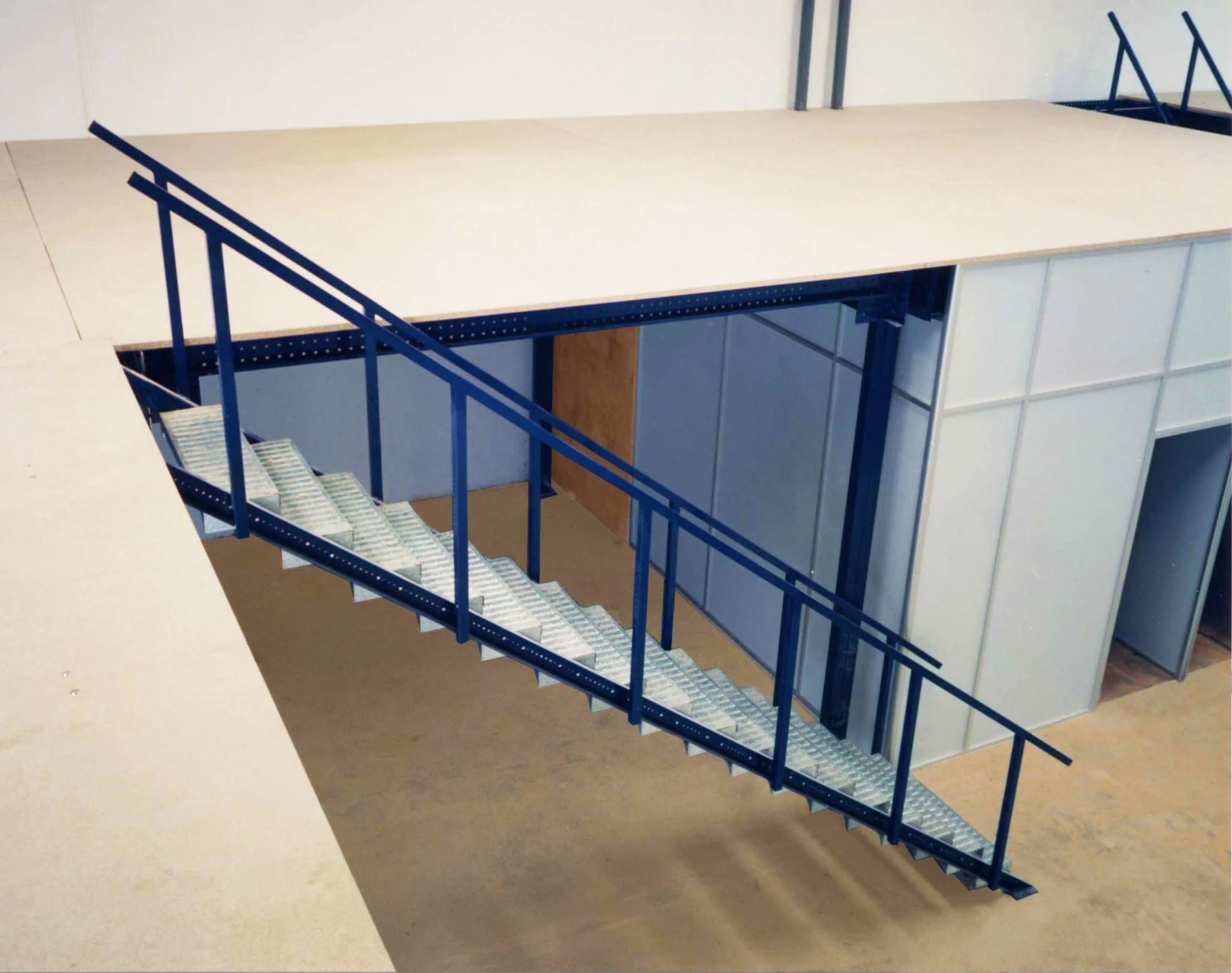

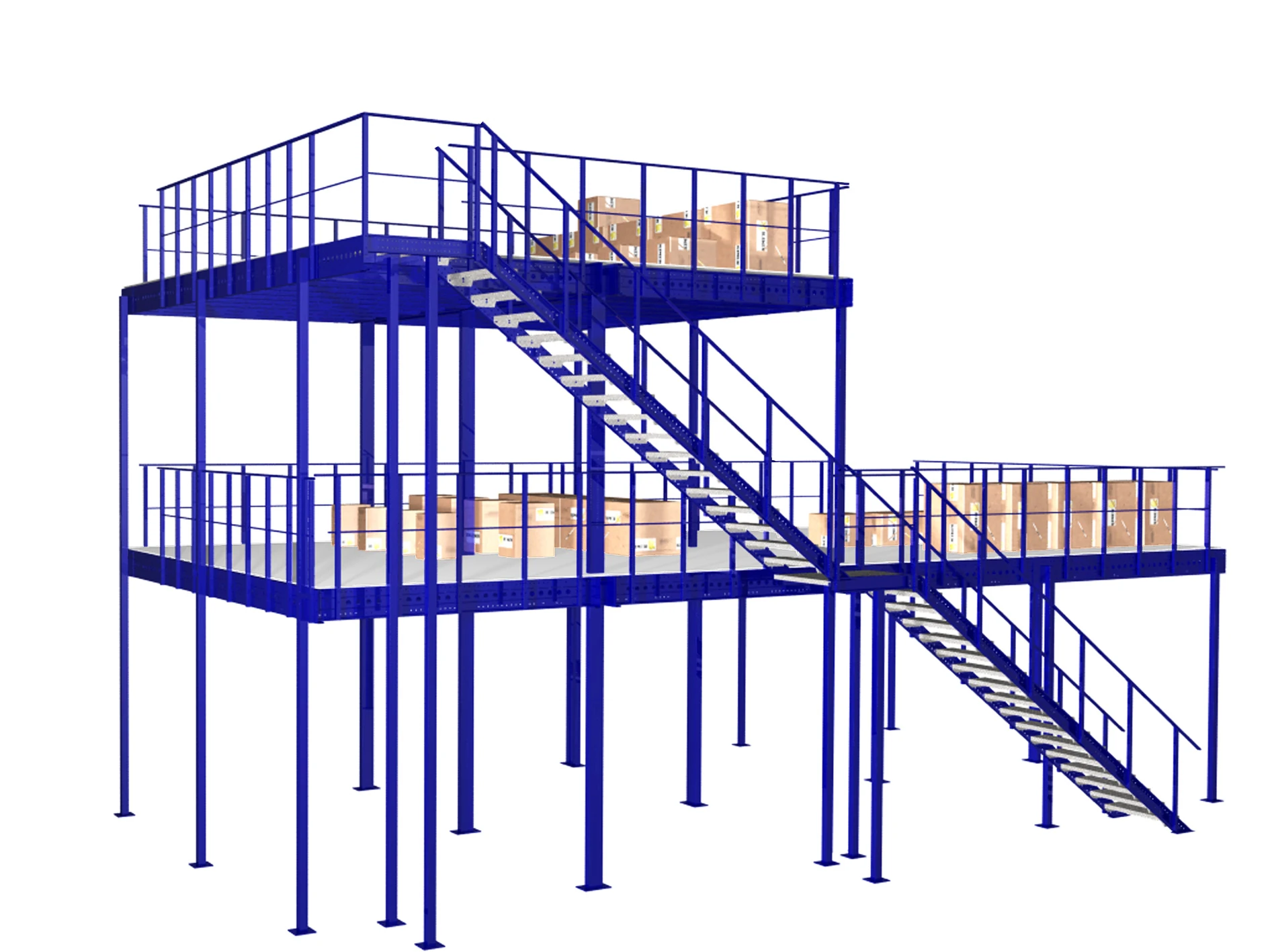

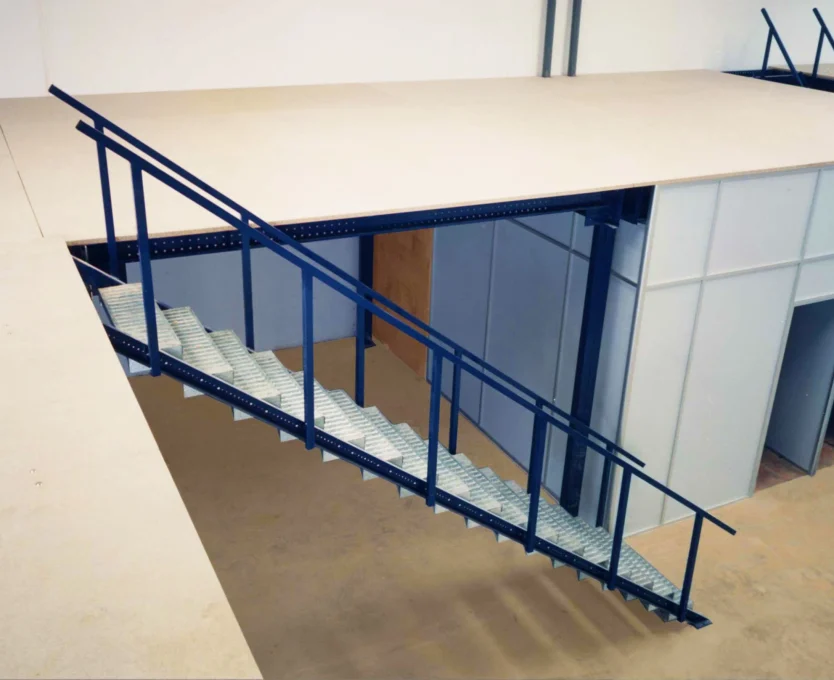

Kimer-Treppen
Maßgeschneidert nach Ihren Bedürfnissen.

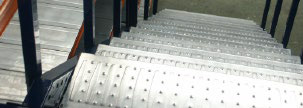

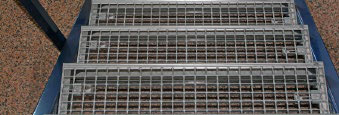

Zwei Trittoberflächen sind erhältlich:
Zusätzlich sind für Kimer-Treppen zwei Stufenoberflächen verfügbar:

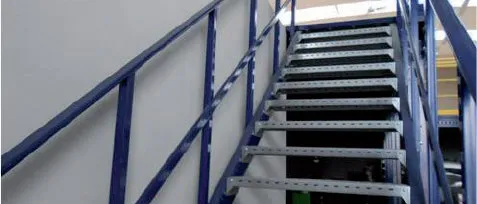

Zwei Treppenmodelle verfügbar:
K‑150: Maßgefertigte robuste Treppe. Um den richtigen Stufenabstand zu gewährleisten, verfügbar für Höhen: 2500 ‑ 2650 ‑ 2850 ‑ 3050 ‑ 3200 mm mit 30 mm Stufenhöhe.
Tubular: Jede spezifische Höhe ist möglich, da wir durch Laserschneiden eines 150 x 60 mm Rohrs die Stufen auf die exakt gewünschte Höhe anpassen.
Türen
Kimer bietet zwei Türtypen. Das Kimer-Schwenktor bietet zusätzliche Sicherheit, da es verhindert, dass der Bediener beim Transport von Lasten fällt.

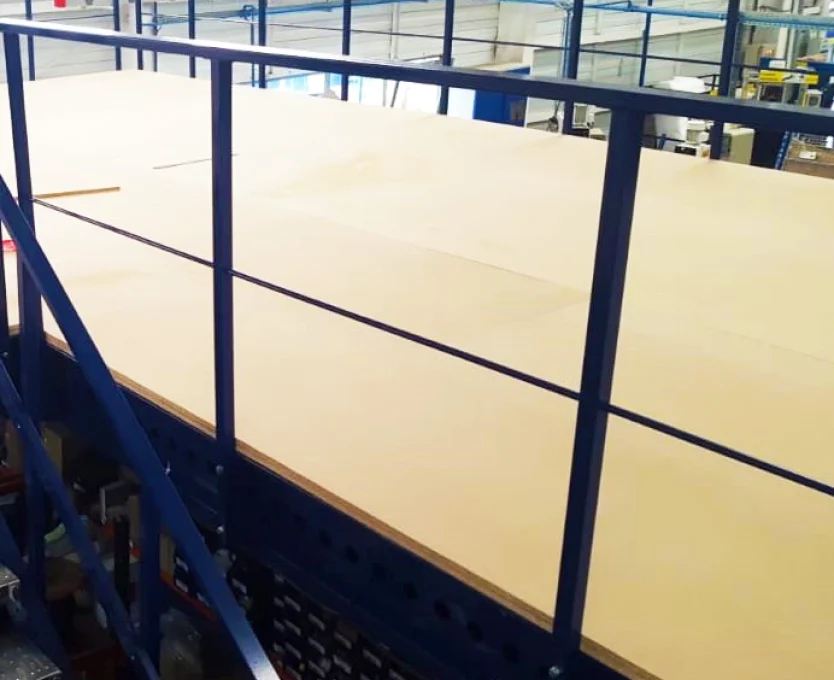

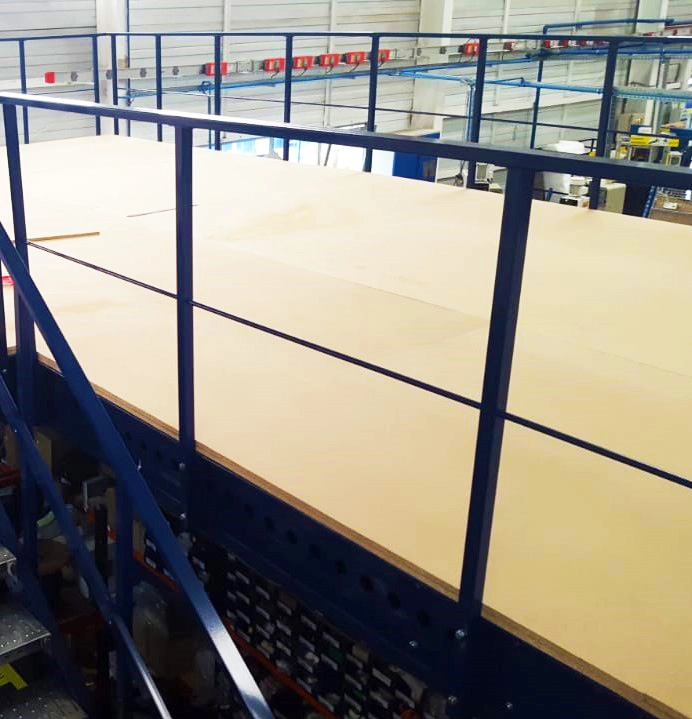

Kimer-Geländer
Ein wesentliches Sicherheitselement an Wegenden oder zur Abgrenzung offener Mezzanine-Flächen.
Zwei Geländertypen:
Eco-Geländer: Direkt an K‑300 / K‑150-Profil geschraubt oder bei Holzböden oberhalb des Panels.
Standardhöhe: 1100 mm
Rundrohr-Geländer: Immer am Profil verschraubt. Das vorverzinkte Rundrohr wird in Konsolen, die an den Stützen angeschweißt sind, selbst gebohrt. So sitzt das Geländer immer innerhalb der Mezzanine-Plattform.
Standardhöhe: 1100 mm
Vorschriften und Zertifizierungen
Kimer verwendet ein strukturelles Berechnungsprogramm, das jede Installation als Ganzes analysiert.
Das Programm wurde in Zusammenarbeit mit der Polytechnischen Universität Valencia entwickelt. Es bewertet die gesamte Struktur und integriert dabei Eigenschaften, die aus Lasttests an jedem Bauteil stammen.
STRUKTURELLE NORMEN
UNE EN 1993‑1‑2‑EA‑95: Eurocode 3
CTE: „Technischer Bauvorschrift“
UNE EN ISO 14122‑3: Sicherheit von Maschinen – Permanente Zugänge zu Maschinen – Teil 3: Treppen, Steigleitern und Geländer.
Sicherheits-und durchbiegungskoeffizienten
- Sicherheitsfaktor: 1,5
- Maximal zulässige Durchbiegung bei Trägern (Balken und Hauptträger): Spannweite/300
