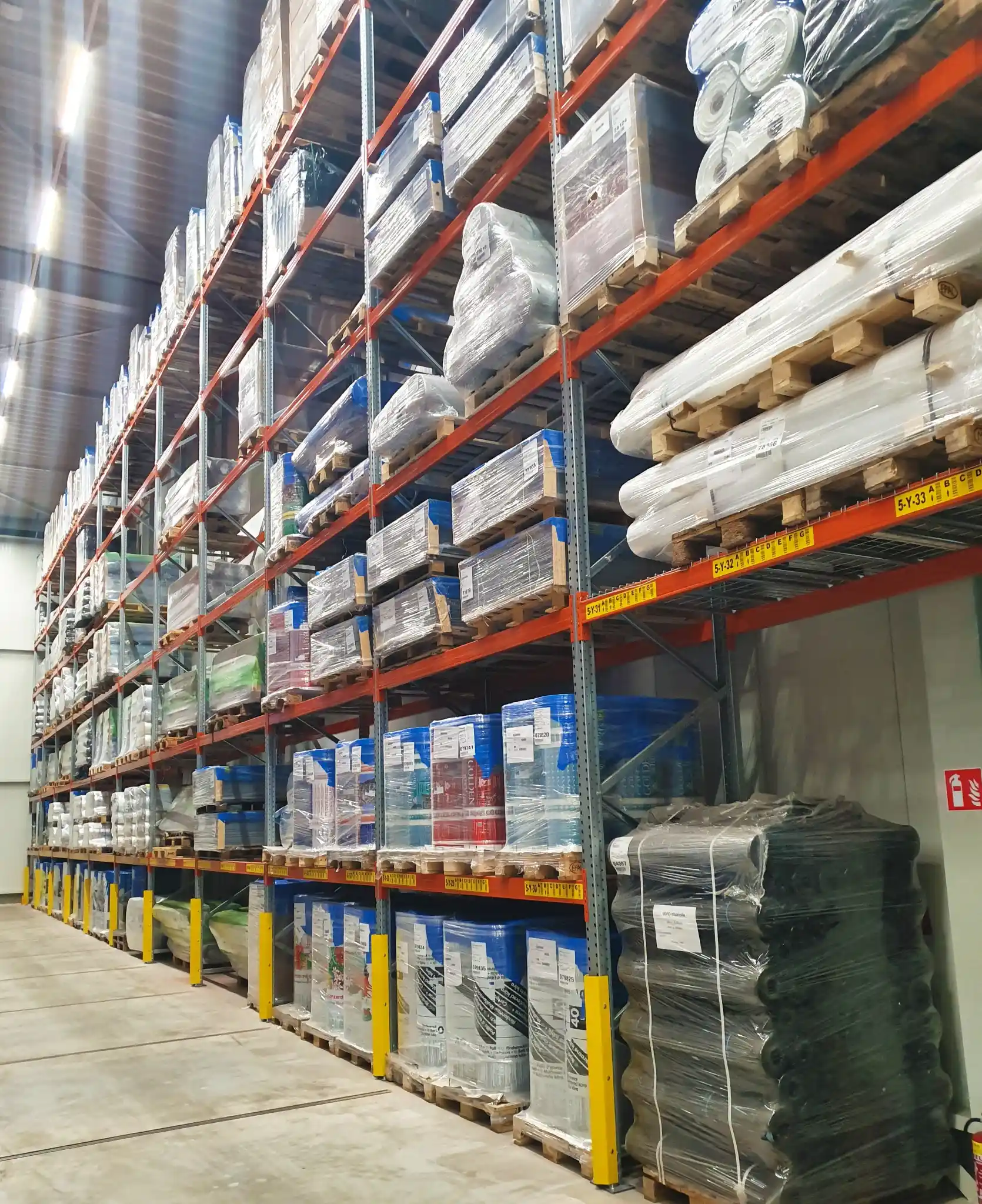

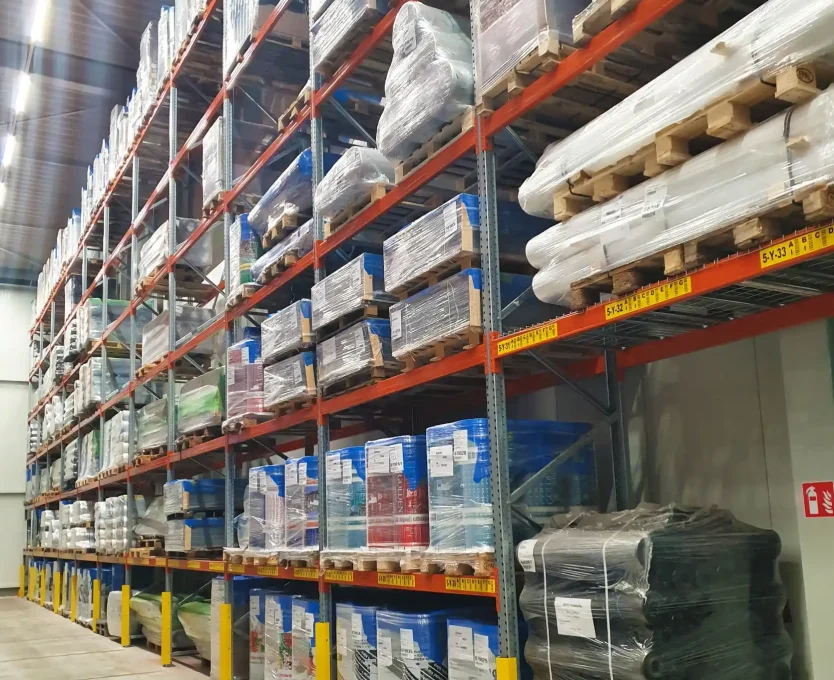

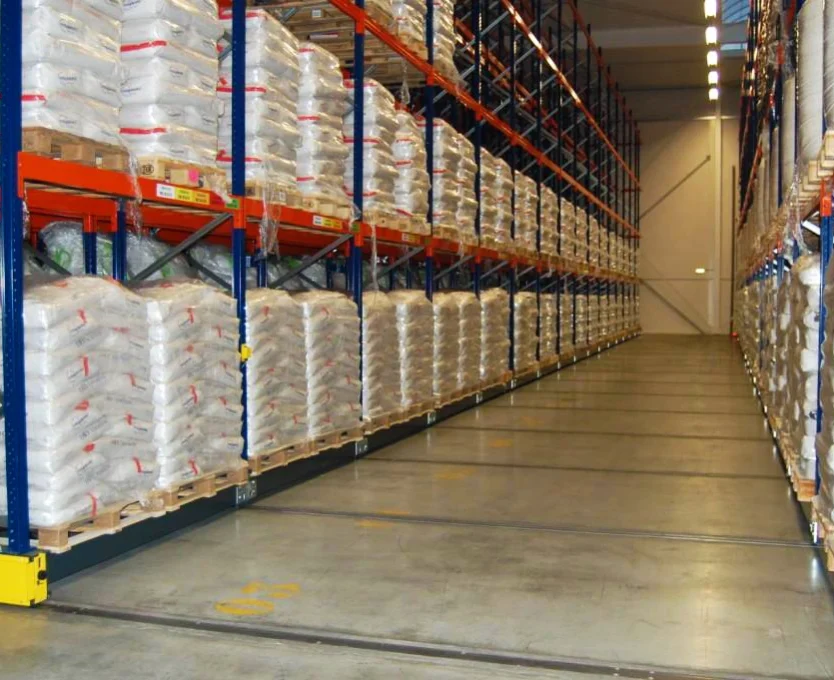

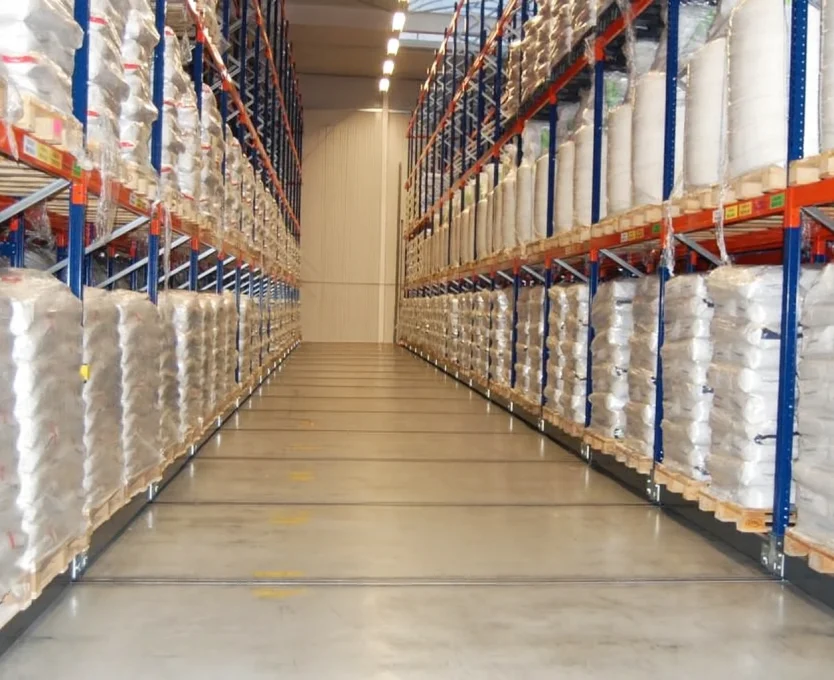

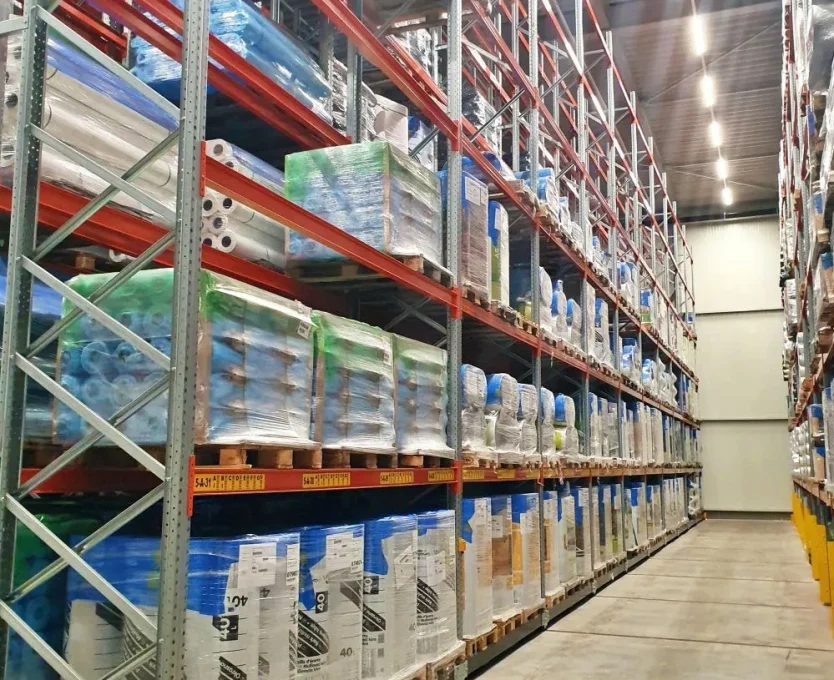

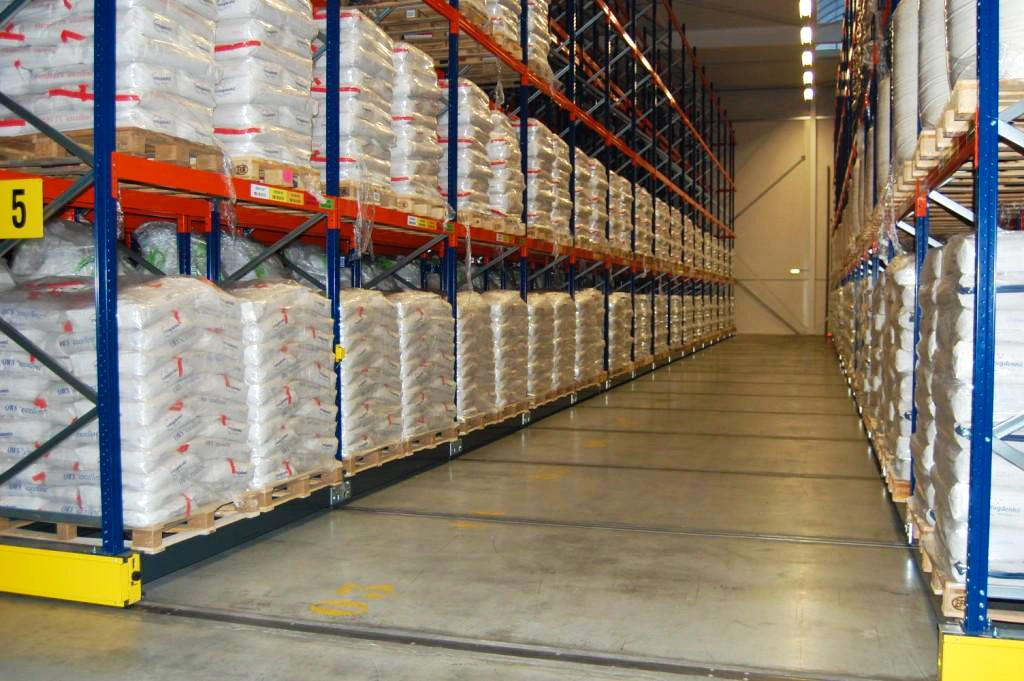

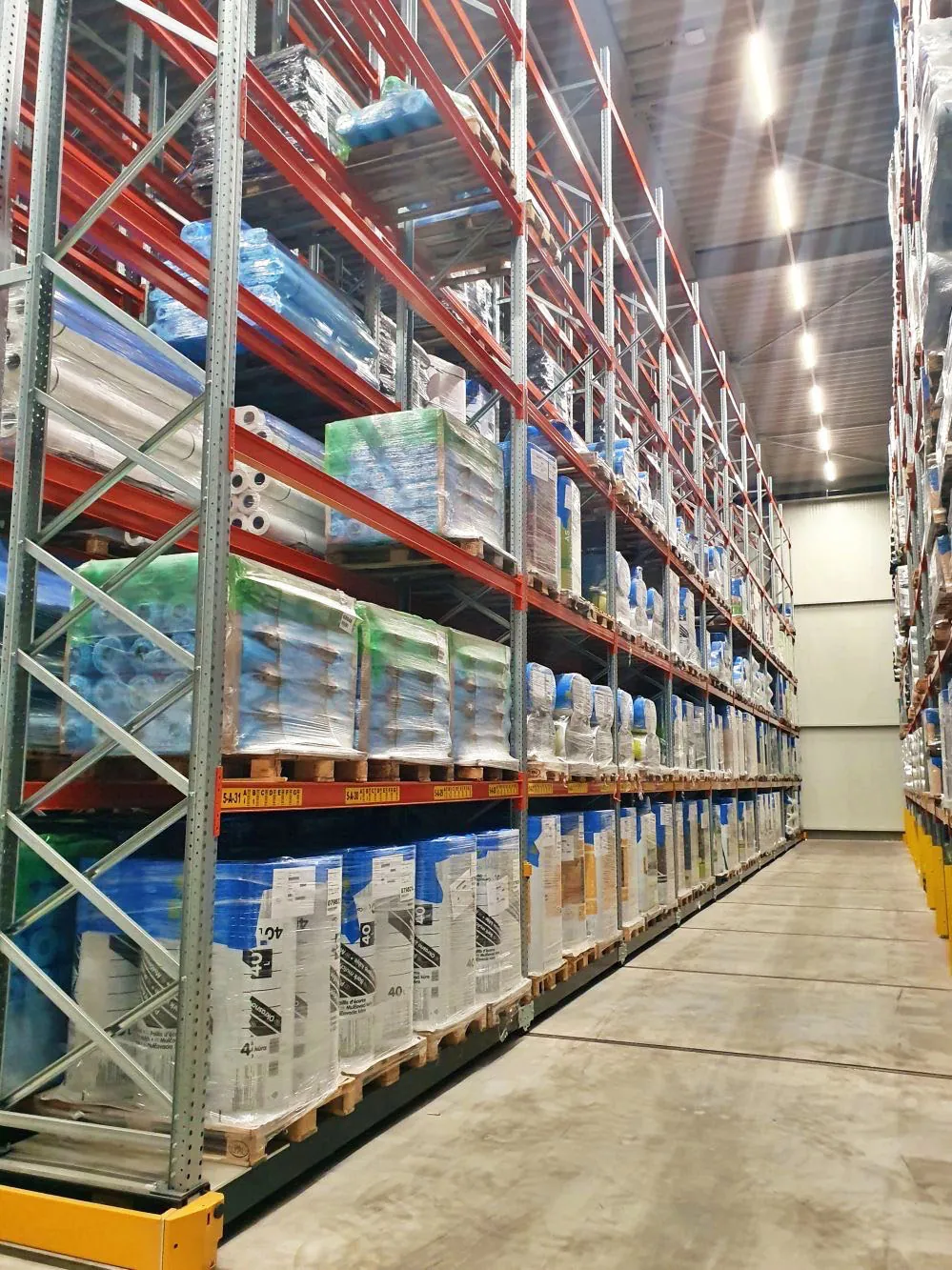

Mobiles Palettenregal
Das Mobile Palettenregal ist ein Lagersystem, das die notwendigen Gänge zum Zugriff auf jede Palette eliminiert, ohne dabei den schnellen Zugang zu den Paletten einzuschränken.

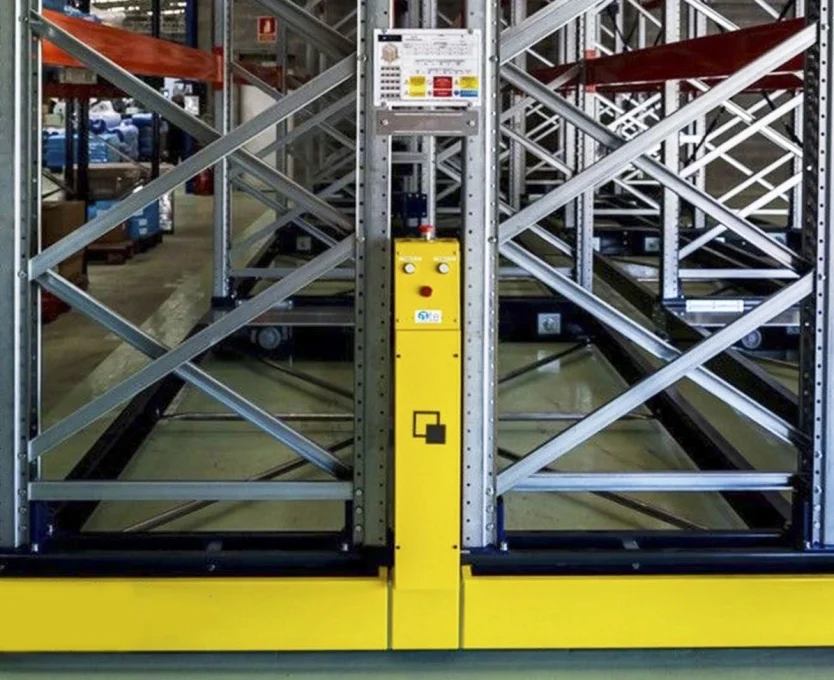

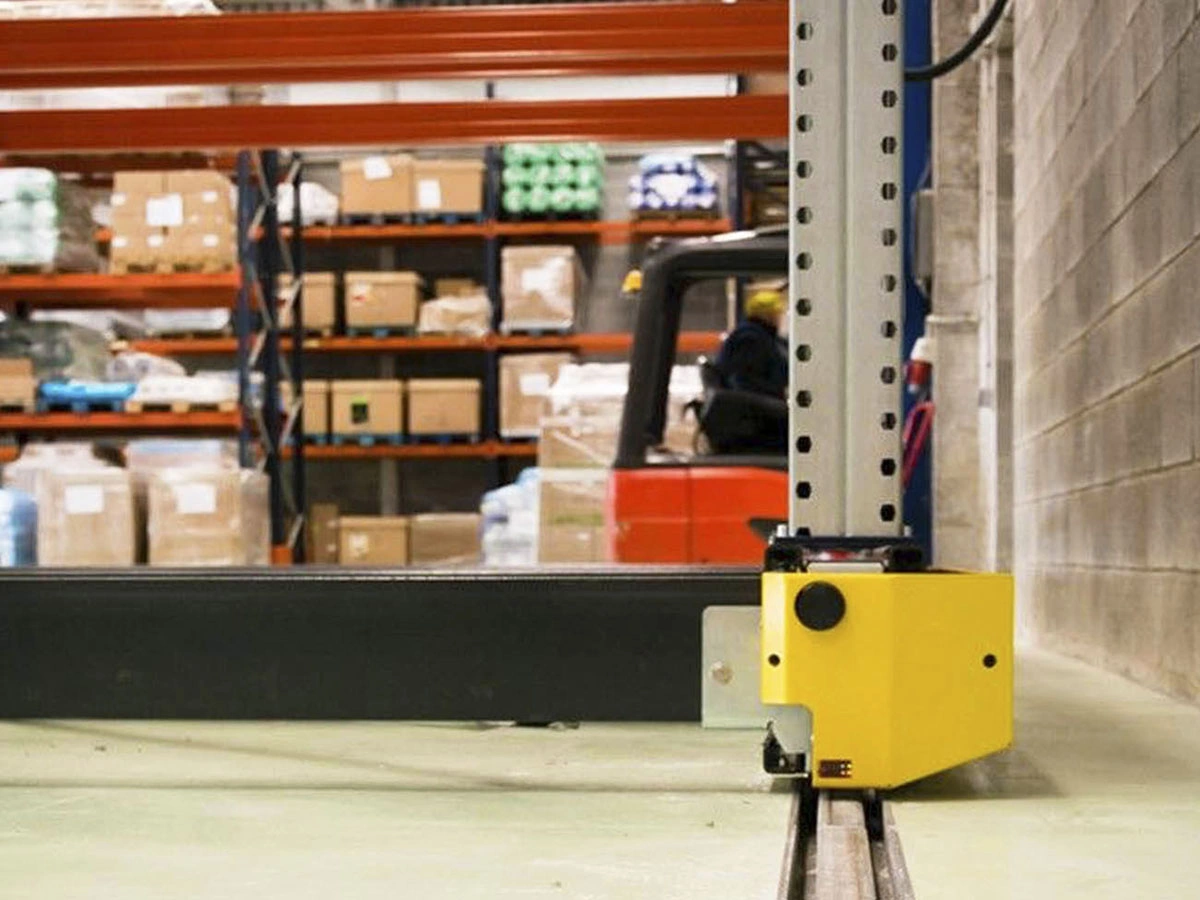

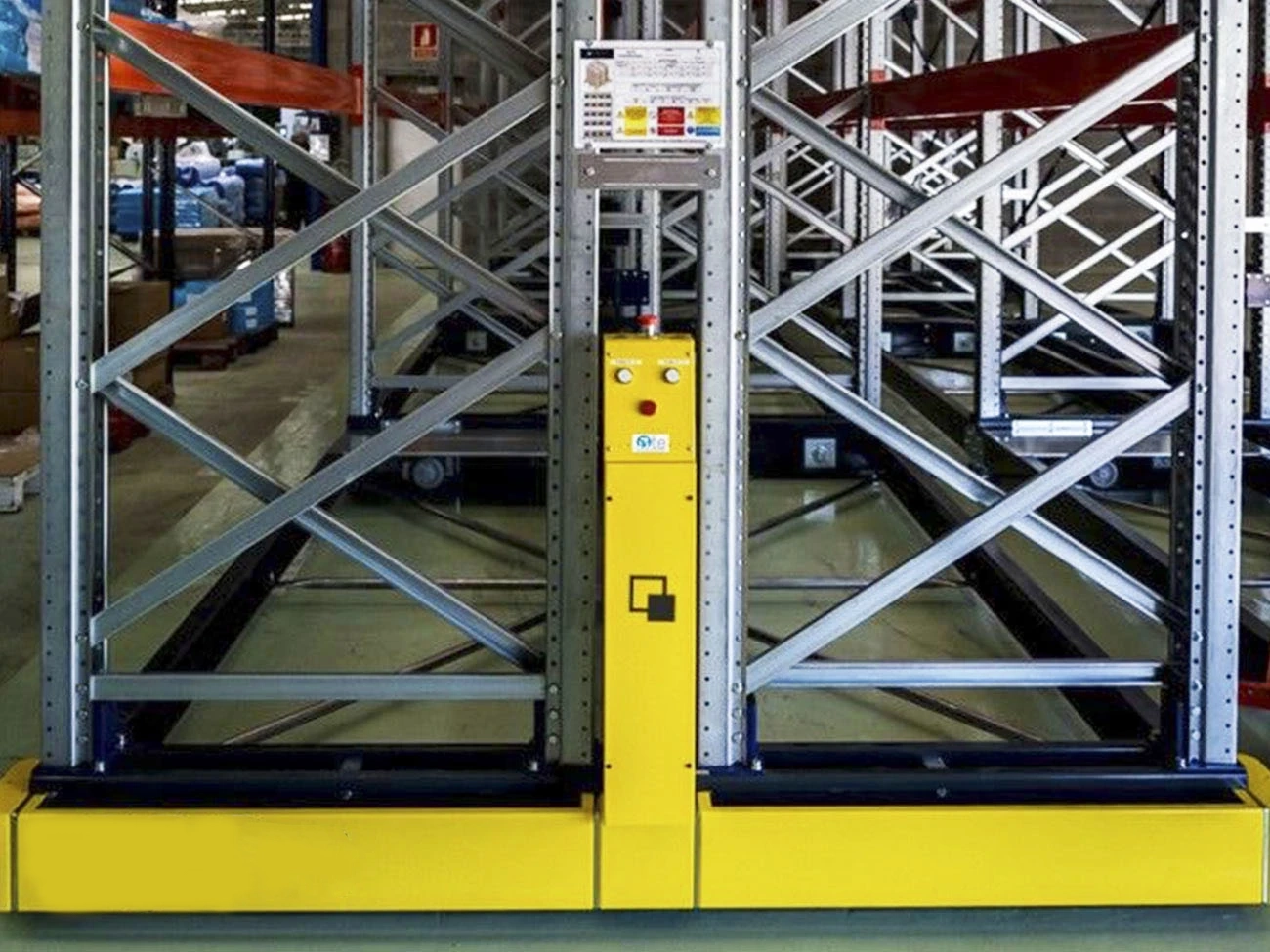

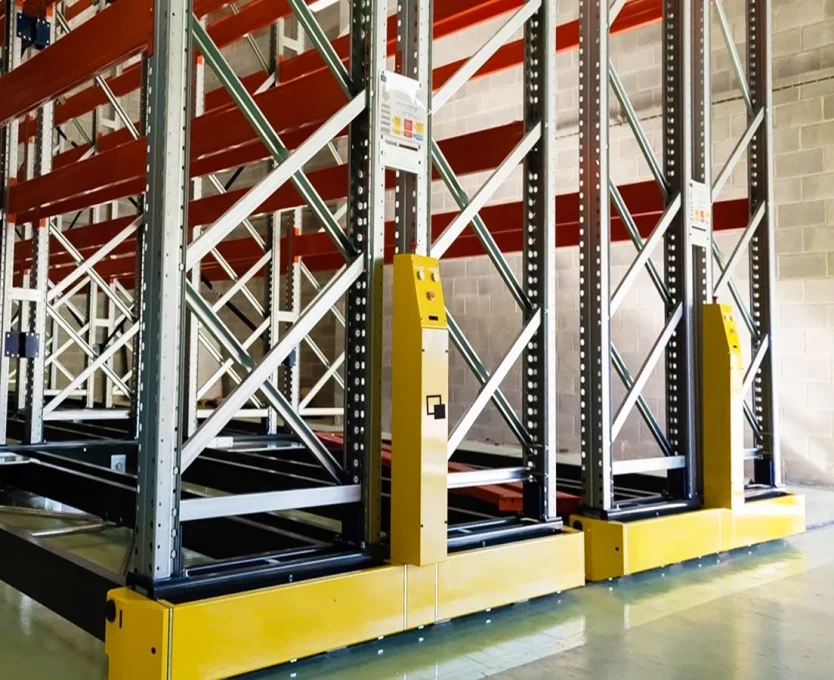

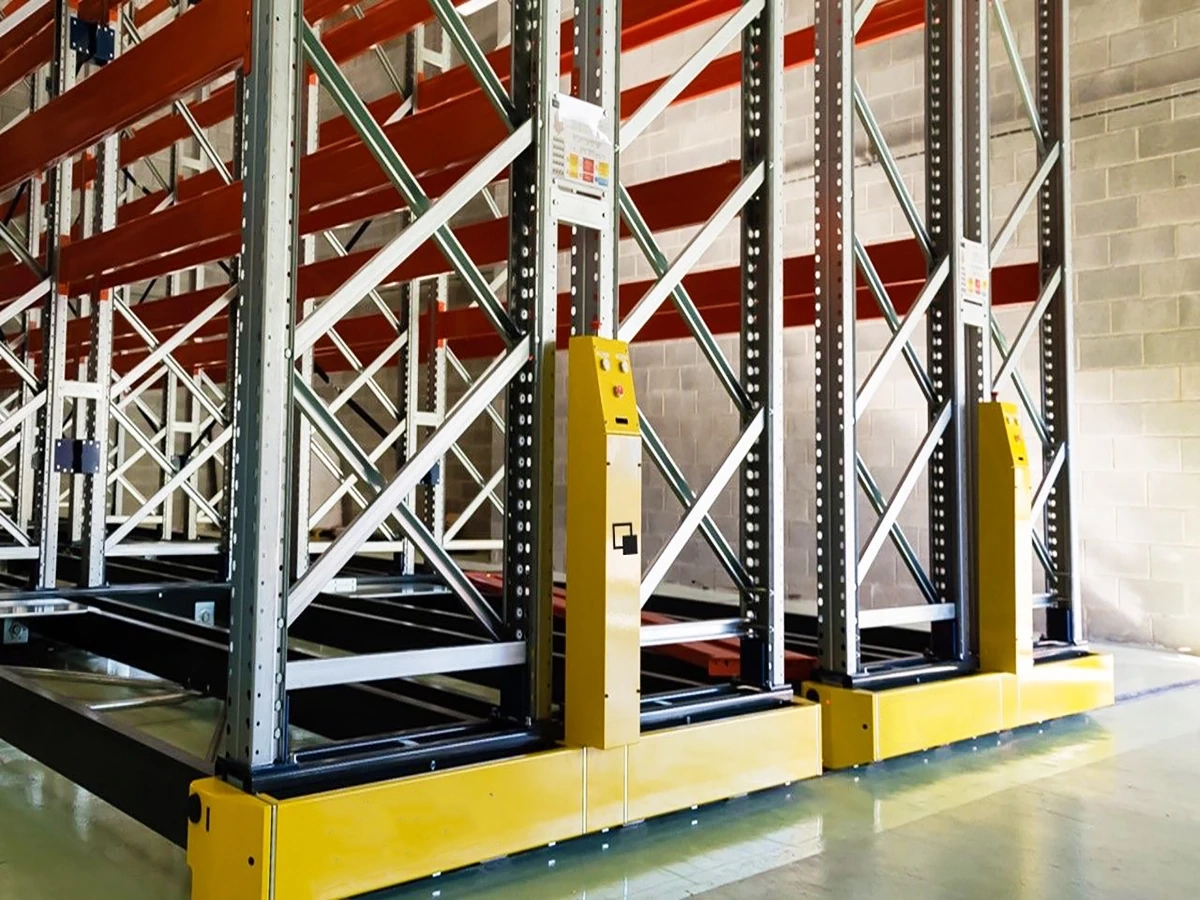

Die Palettenregale sind auf motorisierten, mobilen Fahrgestellen montiert, die sich automatisch bewegen. Sie ermöglichen dem Bediener den Zugang zu genau dem Gang, der benötigt wird, um eine bestimmte Palette zu entnehmen. Dadurch wird der Platz für permanente Gänge erheblich reduziert und die Lagerdichte pro Quadratmeter maximiert..
Vorteile
Diese innovative Lösung optimiert den Lagerplatz und verbessert die operative Effizienz in allen Arten von Lagern. Das System kombiniert hohe Lagerdichte mit schnellem und sicherem Zugang zu den Waren.
- Maximierung der insgesamt verfügbaren Fläche
- Schneller und selektiver Zugang zu jeder Palette
- Reduzierung der Betriebskosten
- Verbesserung der Lagerorganisation
- Ideal für räumlich begrenzte Lagerbereiche
Praktische Anwendungen
- Unternehmen, die den verfügbaren Lagerplatz maximal nutzen möchten.
- Bessere Produktorganisation und Kapazitätserhöhung ohne Flächenerweiterung.
- Unternehmen mit großer Produktvielfalt in begrenzten Mengen pro Artikel.
- Ideal für die Palettierung verderblicher Produkte in Kühlhäusern.
Warum Kimer wählen?
Größerer Abstand zwischen den Löchern verleiht den Kimer-Ständern eine höhere Festigkeit.
Optimiert für eine möglichst effiziente Lastverteilung: Der Abstand zwischen den Verstrebungen ist im unteren Bereich geringer, um die dort höhere Lastaufnahme auszugleichen.
Mehrere Schweißpunkte verbinden die beiden C-Profile des Trägers. Diese Schweißnähte verlängern die Lebensdauer des Produkts.
Kimer-Ständer bestehen aus hochwertigem S-355-Stahl (hohe Streckgrenze).
Die Kimer-Trägerverbinder sind größer als der Marktdurchschnitt und ermöglichen eine gleichmäßigere Lastverteilung vom Träger zum Ständer.
- 4 krallen: 220mm
- 5 krallen: 270mm
Kimer bietet das breiteste Sortiment an Rahmen und Trägern auf dem Markt mit 22 Trägermodellen und 15 Ständermodellen.
Systemkomponenten
01. Rahmen
02. Ständer
03. Querverstrebung
04. Träger
05. Rahmenfuß
06. Abstandshalter
07. Sicherungsstift
08. Kommissionierungsebene
09. Verankerungen
10. U-Doppelverstärkung
11. TAM-Verstärkung
12. Palettenanschlag
13. Seitenrammschutz
14. Rückseitiges Gitter
15. Rahmenschutz
16. Ständerverstärkung
17. Spulenhalter
18. Fasshalter
Träger
Horizontale Elemente, die entlang des Rahmens installiert werden und die Ladeebenen bilden. Ihre Hauptfunktion ist das Tragen des Gewichts der Waren. Sie werden mit Verbindern an den Ständern befestigt, die sich an beiden Enden des Trägers befinden.
Die Anzahl der Ladeebenen hängt von der Menge und den Abmessungen der gelagerten Güter ab. Kimer bietet ein breites Sortiment an Trägern, die in drei Hauptkategorien unterteilt sind:
Rohrträger
Hergestellt aus rohrförmigen Stahlprofilen und mit den Verbindern durch robotergestütztes Schweißen verschweißt.
2C-Träger
Bestehend aus zwei ineinandergreifenden C-förmigen Stahlprofilen, ebenfalls durch robotergestütztes Schweißen mit den Verbindern verbunden.
Kommissionierträger
Entwickelt zum Halten von Regalböden oder Platten, auf denen Waren abgelegt werden. Sie verfügen über eine erhöhte obere Kante, die als Anschlag für den Regalboden dient. Je nach Last bietet Kimer die Modelle ZM, 73 Stufen und 104 Stufen an.

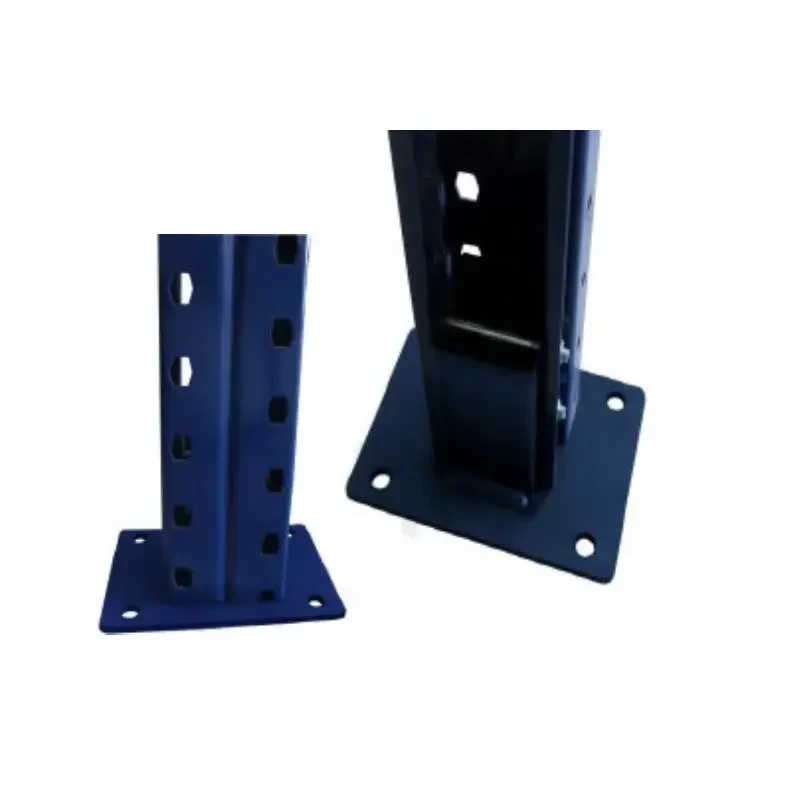

Rahmenfuss
Die Hauptfunktion des Fußes besteht darin, die Last des Rahmens auf den Boden zu übertragen und Bewegungen der Struktur zu verhindern.
Je nach Belastung und Ständermodell stellen wir Ihnen verschiedene Fußmodelle zur Verfügung. (NR-H-EMPOTRADO.)
Kimer bietet zwei Ausführungen an: Lackiert & Feuerverzinkt
Anker
Anker befestigen das Regalsystem am Boden. Die Anzahl und Größe der verwendeten Anker hängt von den Lastanforderungen ab.
Kimer-empfehlung: Einbettbare basis
Höhere Sicherheit: Vollständig in den Ständer eingesetzt, was optimale Stabilität gewährleistet.
Bessere Nutzung des Lagerraums: Mit freiliegender Vorderseite des Ständers kann die erste Lagerebene näher am Boden positioniert werden.
Verbesserter Aufprallschutz: Der Ständer verzieht sich nicht, da er vorne und hinten verankert ist.
Rohrträger
2C-Träger
Kommissionierträger
Rahmenverbindungssatz
Entwickelt zur vertikalen Verbindung zweier Rahmen, um höhere Regalsysteme gemäß spezifischer Lageranforderungen zu realisieren.

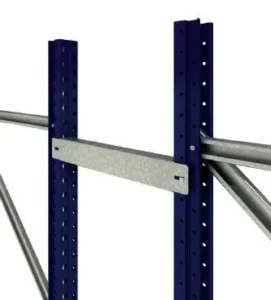

Distanzstück
Ein Stahlelement zur Verstärkung und Stabilisierung der Verbindung zwischen zwei parallelen Rahmen, das die Gesamtstabilität des Systems gewährleistet.
Sicherungsstifte
Kimer-Trägerverbinder verfügen über drei Positionen zur Aufnahme von Sicherungsstiften. Dies ermöglicht eine präzise Platzierung und verhindert das Herausfallen der Stifte bei Gebrauch. Die Sicherungsstifte fixieren den Träger und verhindern ein unbeabsichtigtes Lösen.
Oberflächenbehandlungen
Lackierte ausführung
Kimer verwendet ausschließlich hochwertige Epoxidfarbe mit Glanzfinish. Wir nutzen modernste Maschinen, um optimale Korrosionsschutzergebnisse zu erzielen, ohne dabei auf ein gleichmäßiges und ästhetisches Finish verzichten zu müssen. Unsere automatisierten Robotertunnel führen folgende Behandlungen durch:
- Entfettung
- Phosphatierung – Kimer verwendet umweltfreundliche Substanzen.
- Spülen mit Leitungswasser
- Spülen mit demineralisiertem Wasser – durch Umkehrosmose aufbereitet und wiederverwendbar
- Lackierung mit M-1 feuerhemmender Farbe gemäß UNE-23.727-90 mittels elektrostatischer Sprühung
- Aushärtung im Ofen bei ca. 200 ºC für etwa 20 Minuten
Technische Eigenschaften der Lackierung:
- Schichtdicke: . . . . . . . . > de 60 mm
- Härte nach Persoz: . . . . . . . . . . . . 220 Sek. (INTA 16.02.25)
- Haftung: . . . . . . . . . . . GT-0 (DIN 53151)
- Biegefestigkeit: . . . . . . . . . . . . . . . . . 5 mm. (INTA 16.02.46-A)
- Korrosionsbeständigkeit: < 1,5 mm Unterwanderung in der Salzsprühkammer (nach 125 Std. pro Seite)
Kimer sonderfarben
Wir passen uns den Anforderungen unserer Kunden an und lackieren in jedem verfügbaren RAL-Farbton.
Verzinkt
Bei Kimer verwenden wir ausschließlich Materialien von höchster Qualität.
Wir verwenden ausschließlich vorverzinkte Stähle mit einer Qualität von Z275 oder höher. Dank dieser hohen Qualität, die einen höheren Zinkanteil enthält, benötigen unsere Systeme keine zusätzliche Behandlung, um unter normalen Innenraumbedingungen Oxidation und Korrosion zu widerstehen.
Feuerverzinkt
Diese Beschichtung wird erzielt, indem das Bauteil in ein Bad aus geschmolzenem Zink bei einer Temperatur von 440–460 °C eingetaucht wird. So entsteht eine Zinkschicht mit einer Dicke von 65 bis 100 Mikrometern auf dem gesamten Bauteil.
Durch dieses Verfahren wird das gesamte Bauteil mit Zink überzogen. Kimer empfiehlt diese Beschichtung als zusätzlichen Schutz vor Oxidation.
Zubehör
Palettenstopper
Ein zusätzliches Sicherheitselement, das verhindert, dass Paletten unbeabsichtigt aus dem Regalsystem herausrutschen.
Kimer bietet verschiedene Modelle an, die sich an unterschiedliche Konfigurationen anpassen:
Kompaktbalken (lackiert oder verzinkt)
2c/tb-balken
Durchgehendes rohr
Anwendung auf bodenebene
Dient zur korrekten Positionierung von Paletten, die direkt auf dem Boden abgestellt werden.
Schutzelemente
Seitenschutz: Wird an äußeren Rahmen oder in Bereichen mit hohem Risiko von unbeabsichtigten Stößen angebracht und bietet zusätzlichen seitlichen Schutz.
Ständerschutz: Hergestellt aus einer 400 mm hohen Metallplatte, dient hauptsächlich dazu, Schäden durch Gabelstaplerstöße zu verhindern.
Rückseitiges Gitterpanel: Verhindert, dass Paletten oder deren Ladungen nach hinten fallen.
Wird besonders für Regalsysteme empfohlen, die sich in der Nähe von Arbeitsbereichen befinden..
Ständerverstärkung: Die ideale Lösung, wenn ein Schutz oberhalb der Bodenebene erforderlich ist und bodenverankerte Schutzvorrichtungen nicht möglich sind. Gefertigt aus einem gebogenen Metallblech in Keilform für zusätzliche Stabilität.
