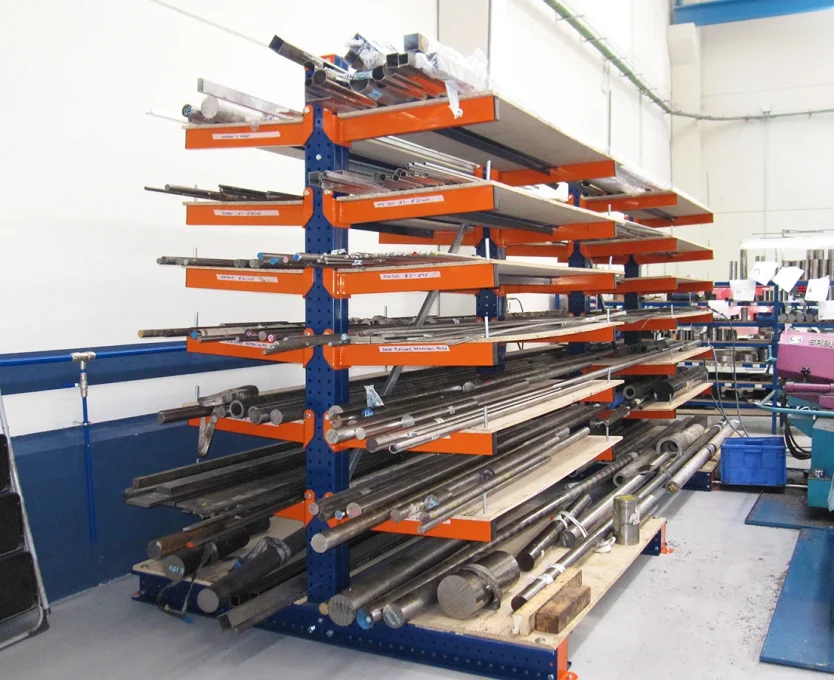

Estantería Cantilever para Cargas Largas
La Estantería Cantilever para Cargas Largas de Kimer es un sistema que está especialmente diseñado para el almacenamiento de mercancías de gran longitud, tales como barras metálicas, perfiles, paneles de madera, tubos y otros materiales similares.

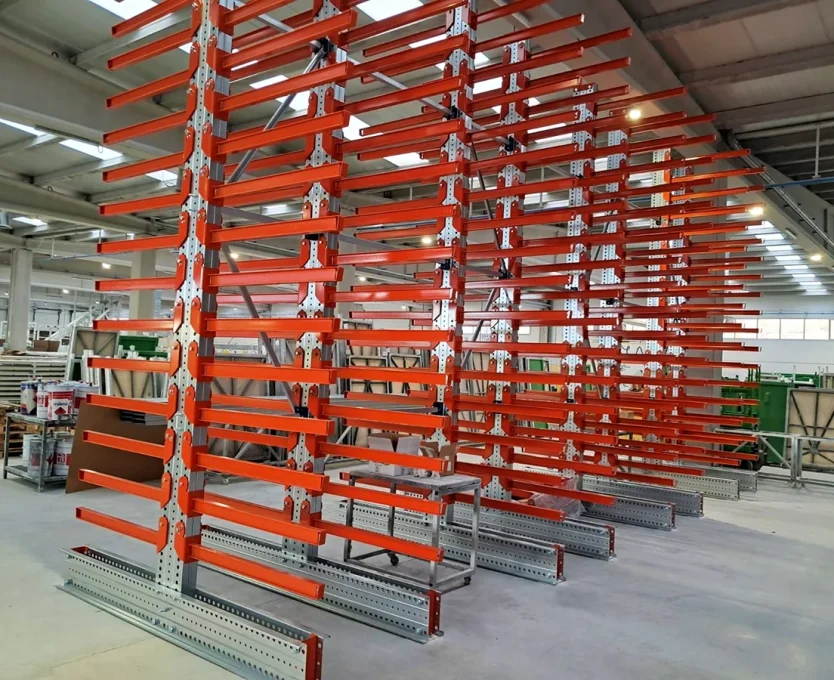

Su estructura modular, permite configurar niveles de carga en uno o ambos lados del montante central, maximizando la capacidad de almacenaje y facilitando el acceso directo a cada unidad de carga.
El sistema incorpora brazos móviles ajustables, diseñados para recogerse según las dimensiones y el peso del material almacenado.
Ventajas
El sistema de estantería cantiléver ha sido diseñado para ofrecer una solución flexible, altamente funcional en el almacenamiento de cargas largas y voluminosas.
- Amplia gama de secciones de columnas y brazos disponibles, diseñadas específicamente para adaptarse a cargas ligeras, medias o pesadas
- Brazos móviles con sistema anti-colisión que permite al brazo elevarse en caso de impacto accidental
- Alta adaptabilidad y flexibilidad
- Estructura diseñada para una instalación rápida y eficiente
- Montaje simple y mantenimiento económico
Aplicaciones prácticas
- Diseñado para entornos logísticos e industriales que requieren sistemas especializados en el manejo y almacenamiento de productos de gran longitud, volumen o geometría irregular, tales como perfiles metálicos, tubos, tableros, vigas, paneles o materiales en bruto.
- Perfecto para productos que, por su forma o tamaño, no pueden ser almacenados en sistemas convencionales de paletización.

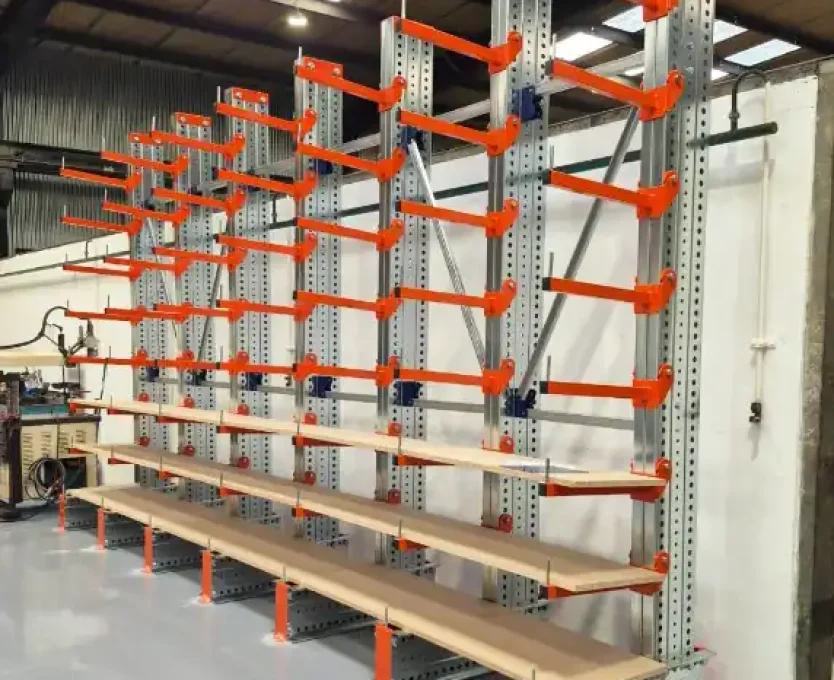

- Posibilidad de instalar múltiples módulos correlativos, generando líneas continuas de almacenamiento que incrementan significativamente la capacidad de carga sin sacrificar el acceso directo a cada unidad.
¿Por qué elegir Kimer?
01. AHORRO DE ESPACIO
Estanterías fácilmente configurables para ajustarse a diferentes alturas y tipos de mercancía.
Además, nuestro departamento técnico puede estudiar cada caso de manera personalizada, para desarrollar la distribución de estanterías ideal para cada almacén.
02. VERSATILIDAD
Posibilidad de incorporar estanterías dobles o simples en función de las necesidades de almacenaje.
03. FÁCIL MONTAJE
Elementos diseñados y desarrollados para combinar simplicidad y eficiencia, permitiendo un montaje sencillo y facilitando además futuras adaptaciones
04. CALIDAD
Componentes fabricados con perfiles de acero de gran calidad. Solo usamos pintura epoxi y flejes galvanizados que garantizan la mejor protección contra la corrosión y un acabado sobresaliente.
05. BRAZO MOVIL
En caso de golpe, este no se transmite a la columna ya que el brazo se levanta. Pudiendo volver después a su posición original.
Componentes del sistema
01. COLUMNA
02. BASE
03. BRAZO
04. TOPE BRAZO
05. ARRIOSTRADO
06. BULÓN BRAZO
07. ANCLAJES
08. TECHO COLUMNA

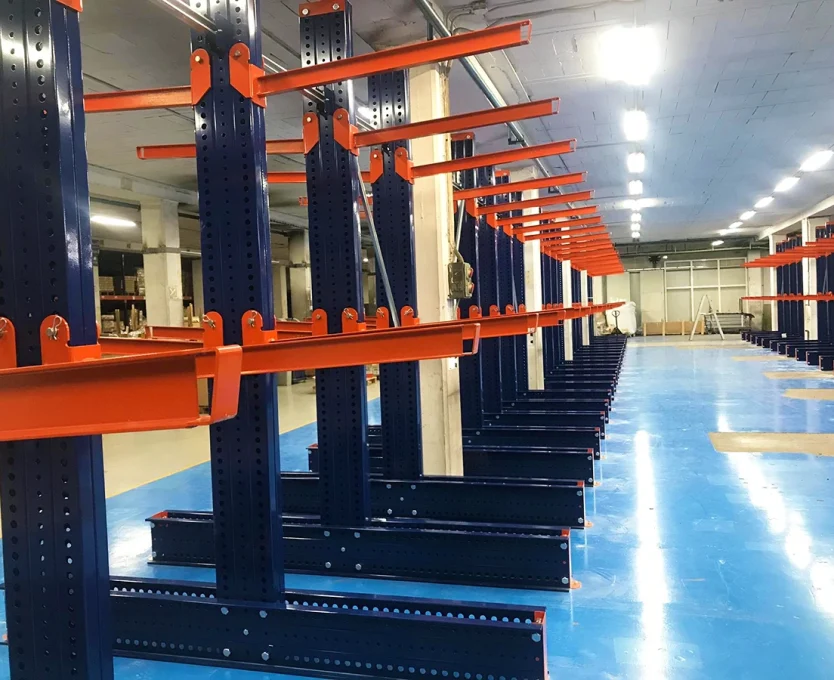

Columna
Las columnas de las Kimlever funcionan como eje central del sistema, en ellas se apoyan los brazos y así, transmiten la carga hacia el suelo.
Es un elemento estructural desarrollado a medida, por lo que se adapta a las necesidades tanto en altura como en capacidad de carga, pudiendo utilizar perfiles K300 para altas cargas y K150 para cargas medias y ligeras
Acabados disponibles:
Azul RAL 5003
Pregalvanizado
Base
Conecta la columna con el suelo y la ancla a el mediante la fijación base-suelo. Se sitúan dos perfiles en posición horizontal al suelo, en medio de los cuales se ubica la columna.
La fijación base-suelo posicionada en los extremos de la base, se ancla al suelo garantizando de ese modo la seguridad de la instalación.
Acabados disponibles:
Azul RAL 5003
Pregalvanizado
Acabados disponibles:
Naranja RAL 2004

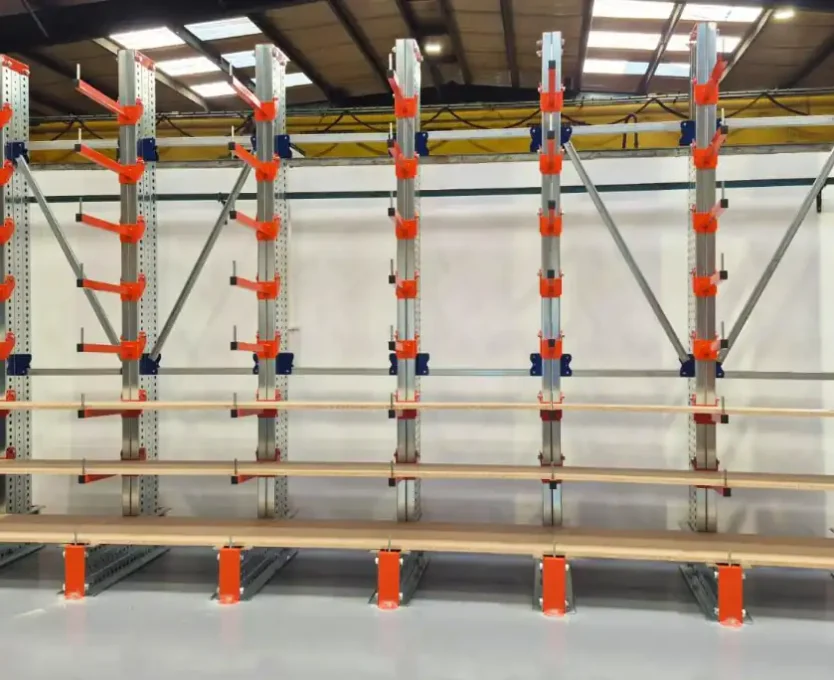

Arriostrados

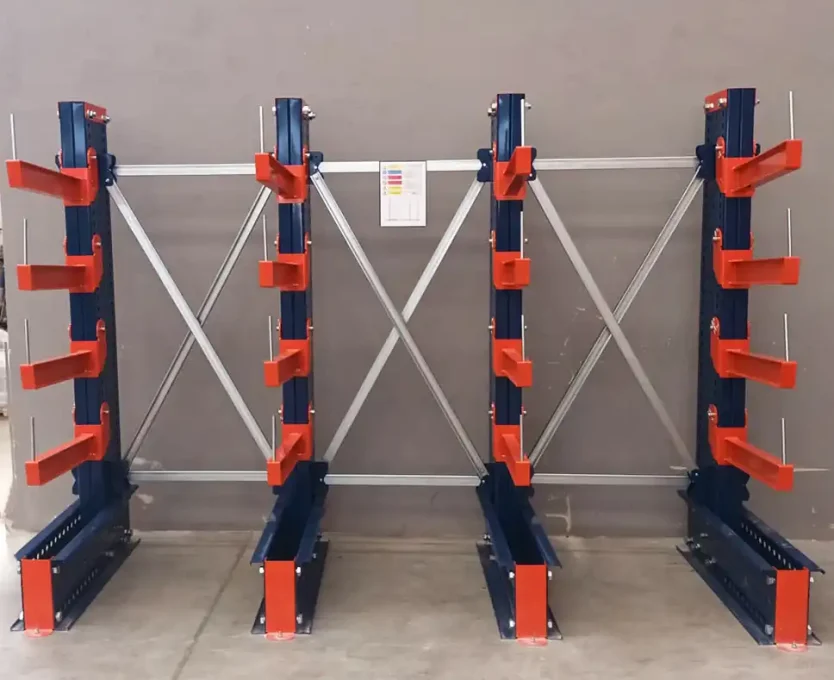

Arriostra la cantilever longitudinalmente. Dependiendo de la carga y la carretilla a utilizar, Kimer puede adaptar la distancia entre las columnas.
Acabados disponibles:
Pregalvanizado

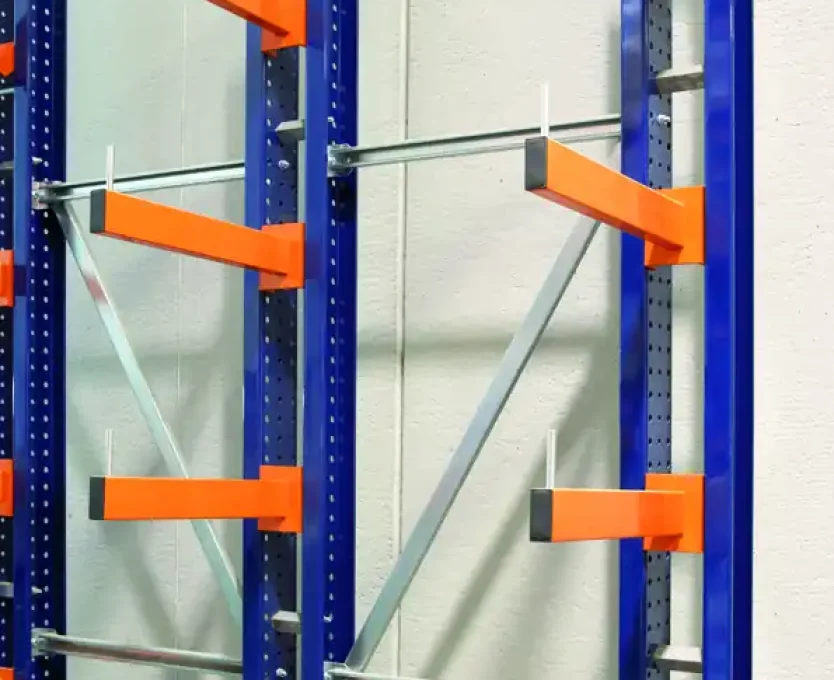

Brazo
Los brazos se unen a la columna por medio de bulones. Esto hace que el brazo pueda pivotar hacia arriba; por lo que en caso de golpe no se transmite la fuerza a la columna.
Acabados disponibles:
Naranja RAL 2004
Tope de Brazo
Posicionado en el extremo exterior del brazo, el tope de brazo es un elemento muy recomendable para garantizar la seguridad en el sistema de cantilever, ya que evita la caída de los materiales que este soporta.
Acabados disponibles:
Pregalvanizado
Acabados
Pregalvanizado
Kimer solo útiliza acero galvanizado de calidad Z275 o superior.
Esta calidad tiene una mayor cantidad de Zinc, por lo que en condiciones interiores normales, es la mejor protección contra la oxidación.
Pintado
Kimer sólo utiliza pintura epoxi de alta calidad y acabado brillo. Disponemos de la maquinaria más moderna para obtener los mejores resultados de protección contra la corrosión, sin renunciar a un acabado homogéneo y estético. Nuestros túneles automáticos robotizados aplican los siguientes tratamientos:
Desengrase.
Fosfatado: Kimer no utiliza elementos contaminantes en este proceso.
Lavado con agua corriente.
Lavado con agua desmineralizada: El agua empleada en nuestras instalaciones se trata por osmosis inversa para poder ser reutilizada.
Pintado con pintura ignífuga de clase M-1 según la Norma UNE-23.727-90 mediante proyección electrostática.
Bases y columnas:
Azul RAL 5003
Pregalvanizado
Brazos y protectores:
Naranja RAL 2004
Normativas y certificados
Las instalaciones de cantilever Kimer son las más seguras del mercado, ya que aplicamos las normativas más restrictivas. Testeamos los principales elementos del sistema. Para el cálculo de cantilever Kimer aplica las siguientes normas:
FEM 10.2.09 Diseño de estanterías cantilever.
EUROCODE 3 Aplicación y mantenimiento de sistemas de almacenaje.
Coeficiente de Seguridad y Deformación
- Coeficiente de seguridad: 1.4.
- Deformación admisible en el último nivel de carga.
- Deformación admisible en extremo de brazos: L/200.
