Rayonnage Mi-lourd

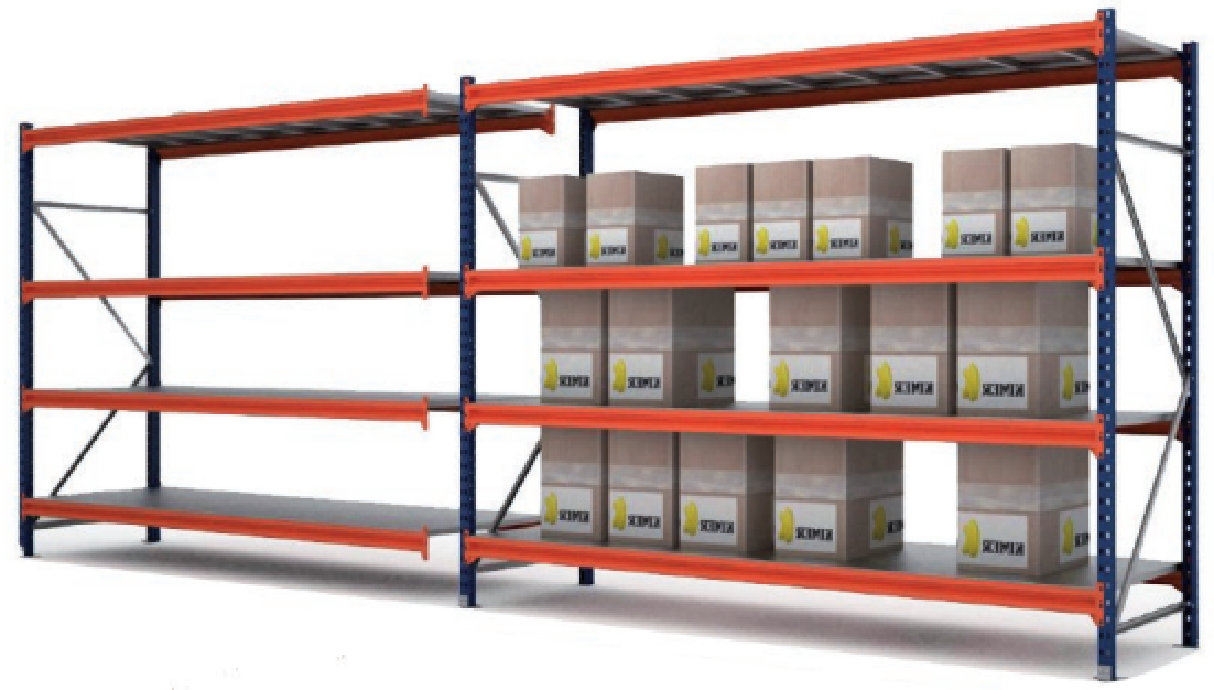

Le Rayonnage Mi-lourd Kimer est un système optimal pour le stockage manuel de produits de taille moyenne et petite.
Il permet un accès immédiat à toutes les unités de charge. La grande variété d’accessoires disponibles nous permet de nous adapter à vos besoins. Bien qu’il s’agisse d’un système de chargement manuel, il est possible d’exploiter toute la hauteur de l’entrepôt en accédant aux niveaux supérieurs par des passerelles installées entre les rayonnages.
Avantages
Découvrez les principaux avantages de nos Rayonnage Mi-lourd : une solution efficace, adaptée aux besoins de votre entrepôt pour optimiser la gestion et l’accès à vos produits.
- Système le plus robuste du marché, conçu pour les clients les plus exigeants en matière de stockage
- Grande capacité de charge (jusqu’à 5000 kg par module et 1000 kg par niveau)
- Possibilité d’avoir des niveaux en tôle métallique ou en panneau aggloméré
- Système très flexible, facile à installer, à modifier et à agrandir
- Large gamme d’accessoires
- Conforme à la norme FEM
- Produit testé par l’Université Polytechnique de Valence.
Applications Pratiques
- Produit idéal pour la gestion d’articles manipulables de formes diverses (de préférence conditionnés)

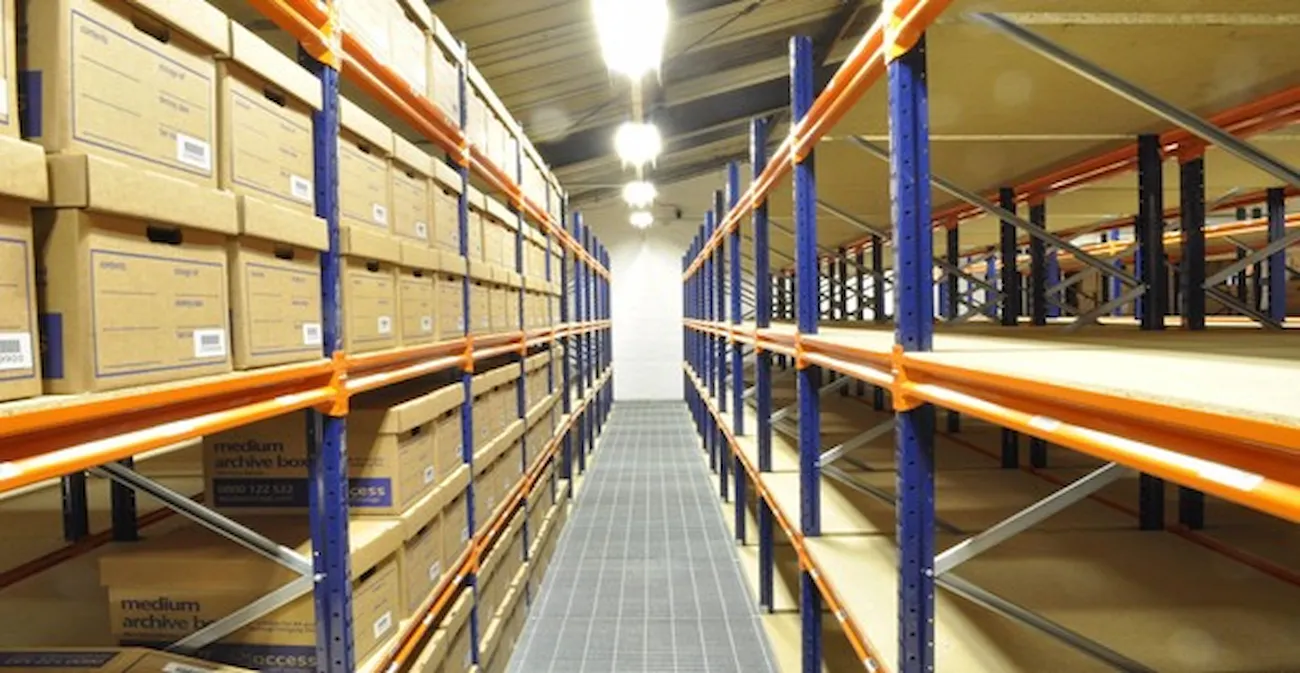

- Entrepôts de grande taille, même avec des niveaux de stock élevés. Possibilité de créer plusieurs niveaux pour multiplier l’espace disponible
- Grande rotation : le rayonnage picking peut être transformé en rayonnage dynamique en ajoutant des rails à rouleaux inclinés permettant une descente par gravité à vitesse contrôlée jusqu’à l’extrémité opposée
Pourquoi choisir Kimer?
01. TAM PROTÉGÉ PAR LE LONGERON
Plus grande surface utile, finition esthétique, protège le chant du panneau.
02. MONTANT MI-LOURD
Nombreux plis pour une résistance optimale.
03. LONGERON EMBOUTIE
Connecteurs emboutis pour une finition uniforme et prévenir les défauts de soudure.
04. ÉCHELLE MI-LOURD
Kimer propose trois modèles de échelles pour s’adapter à vos besoins.
05. RENFORTS MI-LOURD
Faciles à installer, sans vis et dissimulés sous le panneau.
06. TABLETTES MÉTALLIQUES
Petits plis longitudinaux pour plus de rigidité.
Composants
01. Échelle
02. Triangulation
03. Montant
04. Pied de l’échelle
05. Goupille de sécurité
06. Tablette métallique
07. Longeron
Échelles
Composés de deux montants, triangulation et visserie, ils forment la structure des systèmes mi-lourd.
La profondeur du cadre est déterminée par les dimensions des marchandises.
Montants
Profilés en acier laminé à froid, perforés tous les 50 mm pour placer les longerons.
Kimer compte trois modèles disponibles, en finition pré‑galvanisée ou peint bleu RAL 5003 :
Montant 522
Montant 525
Montant 526
Pied mi-lourd
Transfère la charge au sol et empêche tout déplacement.
Différents modèles selon charge et montant (PK‑NR) :
Triangulation
Relient les montants horizontalement ou diagonalement.
Configurations disponibles : 550 mm ou 600 mm (C et A)
Configuration C
Configuration A
Goupilles de sécurité
Évite le désengagement accidentel de la poutre.
Plaque de nivellation
Nécessaire si le sol est irrégulier à l’endroit où le système de rayonnage doit être installé.
Kimer propose différentes épaisseurs de plaques de nivellement pour garantir un alignement parfait du système.
Longerons
Poutres horizontales supportant les niveaux de charge, fixées aux montants via connecteurs. Nombre de poutres selon quantité et dimensions des charges.
Le quantité de longerons et de niveaux de charge dépend de la quantité et de la taille des articles stockés. Kimer dispose d’une large gamme de longerons, regroupées en deux catégories:
Embouties
Grâce à son département R&D, Kimer propose des longerons en Z qui ne nécessitent pas de soudure de connecteur.
Cela garantit une finition uniforme et élimine les risques de défaut de soudure qui pourraient compromettre la sécurité de l’entrepôt.
Disponibles en finition pré-galvanisée et peinte en orange RAL 2004.
Longeron Z
Longeron VLEP
Soudées
Kimer propose la plus large gamme de longerons milourd du marché :
Longerons en Z avec connecteur soudé, longerons en double C, longerons tubulaires et nos longerons échelonnés 73 et 104 pour mi-lourd.
Kimer recommande les longerons soudées 2C et TB pour :
- Niveaux avec grilles
- Produits lourds
- Grandes portées
- Allées
- Stockage de pneus
Longeron TB
Longeron 2C
Longerons échélonnés
Les longerons échelonnés sont la solution la plus robuste et esthétique
pour les systèmes de mi-lourd.
Deux longerons profilés à froid sont soudés ensemble et aux connecteurs
de mi-lourd, leur conférant une grande capacité de charge.
Pour des besoins de charge plus élevés, Kimer propose également le longeron Echelonné 104.
Contactez notre service technique.
Finitions
Peint
Kimer utilise uniquement de la peinture époxy brillante de haute qualité. Les étagères métalliques et les panneaux en aggloméré sont cachés et protégés par la poutre, ce qui en fait le choix le plus esthétique pour les zones visibles par les clients.
Bleu RAL 5003:
Montants
Orange RAL 2004:
Poutres
Acier pré-galvanisé:
Pieds y croisillons
Pré-galvanisé
Chez Kimer, nous utilisons uniquement des matériaux de première qualité.
Kimer utilise uniquement des aciers pré‑galvanisés de qualité Z275 ou supérieure.
Cette haute teneur en zinc assure une protection sans traitement supplémentaire en conditions intérieures normales.
Panneau en aggloméré
Toutes les versions des longerons mi-lourd Kimer admettent des panneaux agglomérés. Selon le modèle de longeron, Kimer recommande les
épaisseurs suivantes :
- Longeron : 16 mm et 19 mm
- Longerons Z embouties ou soudés: 19 mm et 22 mm
- Longerons échelonnés : 22 mm
- Longerons TB et 2C: 19 mm et 22 mm (utilisation de reteneurs TAM pour éviter le glissement)
Finitions
Panneau aggloméré
Panneau mélaminé
Tablette Métallique
Le tablette métallique Kimer est la solution idéale pour la configuration des niveaux de mi-lourd.
Compatible avec les longerons Z embouties, les poutres Z soudées et les poutres échelonnes 73 et 104.Ces étagères disposent de deux hendiduras centrales, les quelles le apportent une mayor capacité de charge. Elle comporte deux renforts centraux pour augmenter la capacité de charge.
Disponible en largeurs de 150 et 300 mm et en différentes longueurs correspondant à toutes les profondeurs de cadre.
Pince tablette mi-lourd
Pour éviter que les longerons d’une longueur supérieur s’ouvrent avec le temps,et permettre que l’installation ait une finition plus esthétique, Kimer recommande l’usage de la pince tablette milourd.
Il faut placer deux pinces, une au centre du longeron, reliant les deux longerons à la tablette mi-lourd.
Accessoires
Renforts pour panneaux en aggloméré
Renforts pour longerons Z
Renfort mi-lourd
Facile à installer et reste caché par le longeron. On ne perd pasde surface utile. Selon la charge, la profondeur de l’échelle et l’épaisseur du longeron, un nombre plus ou moins important de renforts peut être nécessaire. (Consultez notre service technique.)
Tirant de renfort
Fortement recommandé pour certaines longueurs de poutres Z afin d’éviter leur ouverture sous charge. (Voir pages 15 et 17 pour plus d’informations.)
Renforts pour longerons TB, 2C y ESC et marches
Renfort plat
Principalement utilisé pour renforcer les panneaux en aggloméré sur les poutres marches 73 et 104.
Pinza tablette tam
Empêche la torsion des longerons Z au niveau de la jonction du panneau en aggloméré. (Fortement recommandé à partir de
certaines longueurs voir page 15)
Reteneur tam
Pièce en acier Pre-galvanisé pour éviter que le panneau glisse
de l’emplacement des longerons TB et 2C.
Renfort tam
Sert à renforcer le panneau dans les longerons TB et 2C.
Plaque arrière en maille
Empêche la chute des charges. Recommandée lorsque le rayonnage est adjacent à une zone de travail.
Parois latérales
Éléments de sécurité optionnels, conçus pour éviter la chute latérale des marchandises.
S’installent uniquement sur les modules de début et de fin. Disponibles en version maille ou métal.
Accessoires de Signalisation
Plaque d’identification : plaque rectangulaire placée à l’extrémité du rayonnage, inclinée pour assurer une bonne visibilité.
Sert à distinguer chaque rayonnage par un identifiant alphanumérique.
Plaque de caractéristiques : plaque rectangulaire détaillant les spécifications techniques de l’installation. Doit être visible.
Ancrages
Kimer recommande leur usage car ils renforcent la sécurité de l’installation.
Kimer privilégie toujours la sécurité.
Tous les ancrages Kimer portent une marque rouge, attestant qu’ils sont testés et certifiés CE.
Diviseurs verticaux
Séparateur droit
Utilisé pour le stockage horizontal de produits longs. Peut également séparer les charges verticalement.
Jointures
Séparateir tubulaire en U
Pièce en acier conçue pour renforcer l’union des châssis et garantir la stabilité du système.
Fixation murale
Élément en acier qui ancre le châssis au mur, assurant la stabilité du système.
Rallonge de montant
Permet de connecter deux sections de montant pour augmenter la hauteur des rayonnages existants.
Protections de montant
Plaques métalliques de 400 mm de hauteur, conçues pour éviter les chocs ou dommages causés par les chariots élévateurs.
Plaque de distribution
Profil en forme de U dont la fonction est de répartir de manière plus uniforme la charge transférée au sol.
Séparateur métallique
Plaques métalliques auto-perceuses fixées au panneau. Leur principale fonction est de diviser l’espace de stockage.
Séparateur Tubulares-U
Avec deux points d’appui, il sépare en toute sécurité les produits stockés verticalement.
Normes et certifications
La majorité des composants du système mi-lourd de Kimer ont été testés par l’Université Polytechnique de Valence, en appliquant les normes en vigueur les plus strictes. Les tableaux de charge des montants de mi-lourd KIMER ont été calculés à l’aide de logiciels de calcul de structures de dernière génération.
FEM 10.2.06 Principes pour la conception de systèmes de stockage métalliques, statiques et chargés manuellement.
EUROCODE 3 — Application et maintenance des systèmes de stockage.
En plus des marges de sécurité, KIMER a pris en compte les cas les plus défavorables de placement des charges lors de la définition des charges maximales:
- Rayonnage entièrement chargé.
- Rayonnage entièrement chargé, à l’exception d’une travée proche du sol.
- Stabilité transversale ; dans le sens perpendiculaire aux allées, la rigidité est assurée par les diagonales du châssis.
- Stabilité longitudinale : dans le sens parallèle aux allées, assurée par les niveaux des longerons avec leurs clavettes de sécurité correspondantes.
